输出电压范围：DC0~280V

输 出 电 流：0~10A（长时）；30A（瞬时300ms）

前言

尊敬的用户，非常感谢您选择使用湖北中试高测电气控股有限公司的ZSLT-C可调直流试验电源(0~280V)产品，为了保护设备及人身安全，做实验前请仔细阅读使用说明书，严格按说明书规范操作。

  ZSLT-C可调直流试验电源(0~280V)是湖北中试高测电气控股有限公司按照国家有关标准和规定，在认真分析用户需求的基础上，积累开发及运行经验，经过多次优化而设计出的直流可调试验电源设备。

第一章    概述

第一节   简介

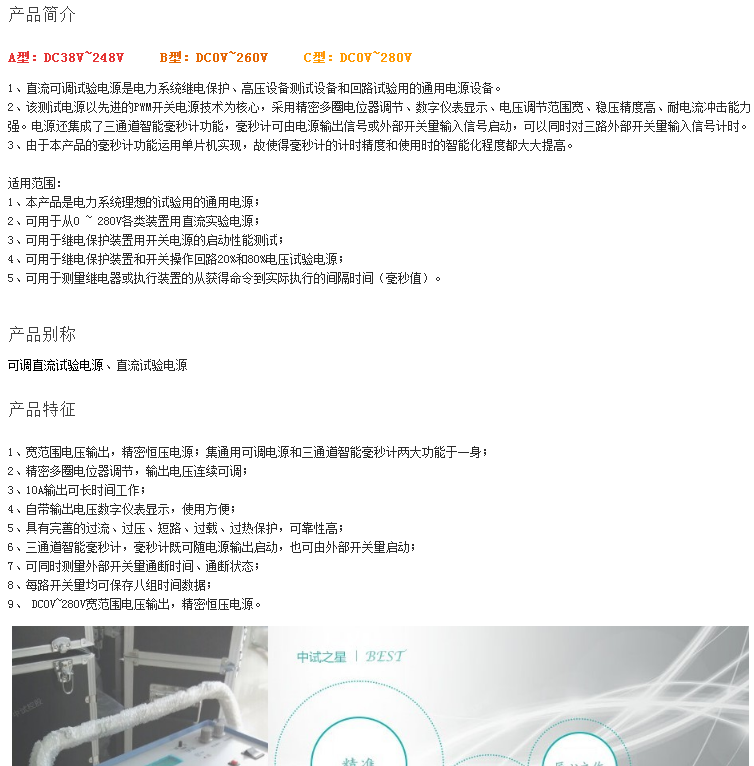

ZSLT-C可调直流试验电源(0~280V)是电力系统继电保护、高压设备测试设备和回路试验用的通用电源设备。该测试电源以先进的PWM开关电源技术为核心，采用精密多圈电位器调节、数字仪表显示、电压调节范围宽、稳压精度高、耐电流冲击能力强。电源还集成了三通道智能毫秒计功能，毫秒计可由电源输出信号或外部开关量输入信号启动，可以同时对三路外部开关量输入信号计时。由于本产品的毫秒计功能运用单片机实现，故使得毫秒计的计时精度和使用时的智能化程度都大大提高。

第二节    引用的相关标准

GB/T1471.4—93    微小型计算机系统备用开关电源通用技术条件

SJ2811.1—87       通用直流稳定电源术语及定义、性能与额定值

SJ2811.2—87       通用直流稳定电源测试方法

GB/T2423.1—2001  电工电子产品基本环境试验规程

第三节       适用范围

本产品是电力系统理想的试验用的通用电源。

●  可用于继电保护装置和开关操作回路20%和80%电压试验电源；

 ● 可用于继电保护装置用开关电源的启动性能测试；

● 可用于从0 ~280V各类装置用直流实验电源；

●可用于测量继电器或执行装置的从获得命令到实际执行的间隔时间（毫秒值）。

第四节       主要特点

●   集通用可调电源和三通道智能毫秒计两大功能于一身；

    ●   DC48V~264V宽范围电压输出，精密恒压电源；

●  精密多圈电位器调节，输出电压连续可调；

●  10A输出可长时间工作，

●   自带输出电压数字仪表显示，使用方便；

●   具有完善的过流、过压、短路、过载、过热保护，可靠性高；

●   毫秒计既可随电源输出启动，也可由外部开关量启动；

    ●   可同时测量外部开关量通断时间、通断状态；

●  每路开关量均可保存八组时间数据。

第二章     装置使用说明

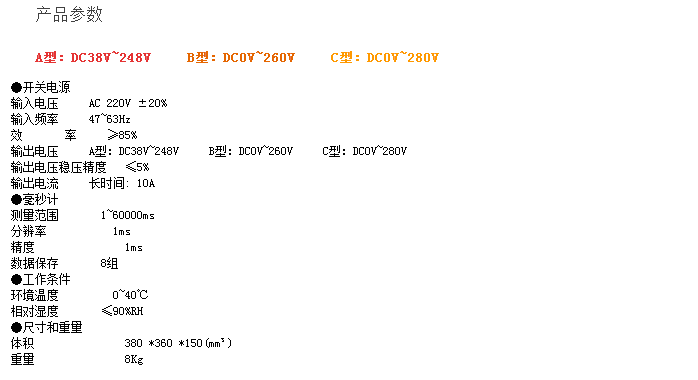

第一节           装置的主要技术参数

     ●  开关电源

     输入电压   AC 220V ±20%

    输入频率   47~63Hz

    效率       ≥85%

输出电压   DC0~280V

输出电压稳压精度  ≤5%

    输出电流   长时间:10A

     ●  毫秒计

     测量范围    1~60000ms

    分辨率      1ms

    精度        1ms

    数据保存    8组

     ●  工作条件

     环境温度     0~40℃

    相对湿度    ≤90%RH

     ●  尺寸和重量

     体积        380 *360 *150(mm³)

    重量        8Kg

第二节           装置使用注意事项

    ●   在通电前检查各端子接线是否正确；

    ●   S端子与A\B\C端子相互隔离，A\B\C的下端子为公共输入端；

    ●    改变启表选择方式前应长按“△”键复位毫秒计，选择电源输出启动方式时应等待电源输出下降到接近零电压，以免受输出电

容影响而误动作。

第三节           装置操作说明

    ●   电源输出操作

    按下电源开关按钮打开整机电源，开启控制输出开关，电源即可输出，旋转电压调节旋纽可调节输出电压，由数字电压表指示具体电压值。

    ●   毫秒计操作

毫秒计启动

按下电源开关按钮打开整机电源，由启表选择按钮选择毫秒计启动方式：

    ◆  S端子开关量输入启动：按钮按下状态

此时当S端子开关量输入为1时毫秒计开始计时，计时时间在液晶屏首行显示。

◆  电源输出启动：按钮弹起状态

此时当电源输出控制开关打开，输出电压上升到0V以上时毫秒计开始计时，计时时间在液晶显示屏首行显示。

三通道计时

毫秒计启动后，即开始检测ABC三组开关量输入信号。

以A组为例：每当开关量输入信号变化一次，如由0变1，毫秒

计则显示上次0状态的持续时间和输入信号的变化为上升沿；反之若由1变0，毫秒计则显示上次1状态的持续时间和输入信号的变化为下降沿。同时显示当前状态变化的次数，也即记录时间的次数。

当任一组状态变化达到8次，也即时间数据保存8组后，毫秒计停止计时，同时也停止检测ABC三组开关量输入信号。

“▽”键在毫秒计计时状态时为停表功能，随时按下“▽”键即可停止毫秒计，也停止检测ABC三组开关量输入信号。

每通道的显示内容如下表所示：

组别	边沿	时间间隔	次数
A	↑	100ms	1

数据查阅

毫秒计停止计时后，ABC三通道的数据全部返回首次数据显示。

此时“△”键为上翻页，“▽”键为下翻页功能。按“△”键可翻阅前组数据，按“▽”键可翻阅后组数据。长按“△”键可清除本次试验数据，以便重新开始试验。
