武汉继电保护测试仪，都说电老虎电老虎，有电的地方总是会出现一些危险的事情，前两天还有新闻说是一个男子在打雷闪电的时候玩手机出了事故的新闻呢，这个事情就是和电力有关啊，所以做电力保护机制是非常重要的日程。

武汉继电保护测试仪就是这样应运而生的存在啦，首先这款仪器是为了测试是不是有漏电之类的现象发生，一旦发生的话，会在第一时间类通知，断电，会让所有的带电的设备变得安全，也让所有的生命财产得到保障。

当然武汉继电保护测试仪的工作原理也是电力学的基础，在最新的设备上，大屏幕高分辨显示屏，让视觉观察角度来说，真的非常便利，满足各种工作状态。运算速度快速，试试数字信号处理能力也是不在话下，关键是体积小，重量轻，很适合携带。

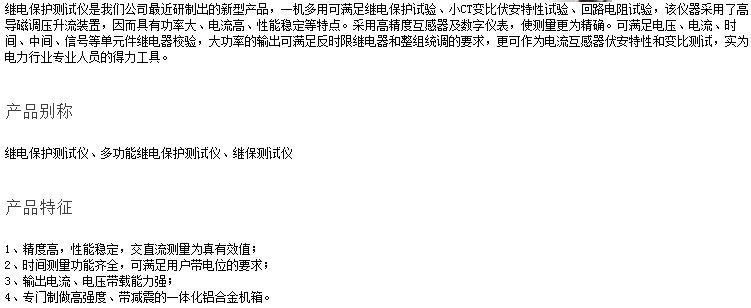

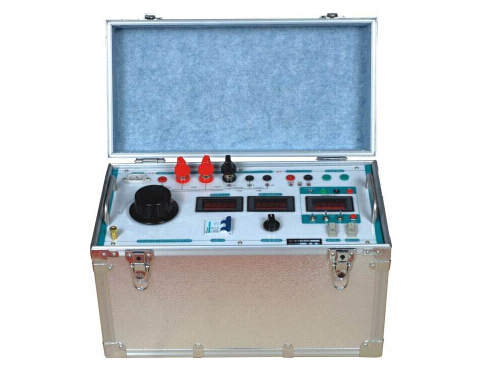

ZSJB-108型继电保护试验箱采用了高导磁调压升流装置，因而具有功率大、电流高、性能稳定等特点。采用高精度互感器及数字仪表，使测量更为精确。可满足电压、电流、时间、中间、信号、反时限等单元件继电器校验及整组试验。并可作电流互感器伏安特性和变比测试，实为电力行业专业人员的得力工具。

一、主要特点：

精度高、性能稳定、交直流测量为真有效值。

时间测量功能齐全、可满足用户带电位的要求。

输出电流、电压带负载能力强。

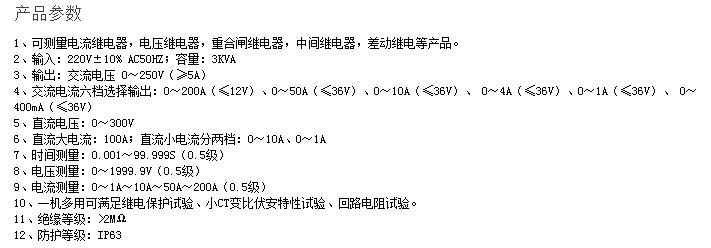

二、主要技术参数：

1、输入：AC50HZ   220V  2KVA

2、输出：AC   0～250V    （≥10A）

 0～200A    （≤12V）

     0～50A     （≤36V）

0～10A     （≤36V）

              0～500mA  （≤12V）

DC   0～300V    （≤8A）

                  0～10A     （≤12V）

                  0～1A      （≤12V）

    3、时间测量：0.001～99.999S

4、电压测量：0～199.9V（0.5级）

5、电流测量：0～1A～10A～50A～200A（0.5级）

6、外型尺寸：470mm×240mm×310mm（改进型）

7、重量：28KG

三、使用前的检查：

使用仪器前，对仪器应进行全面检查，以确保仪器是否处于正常工作状态。若仪器不正常，应及时与厂家联系。进行检查时，仪器与外部设备应无任何连接线，检查步骤如下：

1、检查仪器外观是否有损，仪器内部是否有异常声响，仪器各旋钮、接线端子及螺丝是否有松动。

2、检查供电电源的可靠性，用万用表测量电源电压，以避免因工作电压超出正常范围造成仪器损坏。将调压器调节旋钮逆时针旋至最小。

3将仪器接到符合要求的交流电源上、合上电源总开关，此时电压、电流表头应为亮态，打开秒表电源、秒表亮灭正常。旋转“输出显示选择”开关，输出状态指示灯应按顺序变化。

四、面板功能及使用操作方法：

     250V       50A      200A     10A      500mA

（10A）    （36V）  （12V）  （36V）   （12V）    *

  ①　　　　②　　　　③　　　④　　　　⑤　 　　⑥

        AC

　　　　　　　○         ○        ○      ○        ○       ○

1、交流电压输出：

交流电压0～250V（10A）输出时，从①与⑥之间输出，此时显示选择应切至“①”指示灯亮，顺时针旋转调压器旋钮调至所需要的电压。

2、交流电流输出：

（1）交流电流0～200A（12V）输出时，从③与⑥端子之间输出，此时显示选择应切至③指示灯亮，合上“交流输出”开关，顺时针旋转调压器旋钮调至所需要的电流。

（2）交流电流0～50A（36V）输出时，从②与⑥端子之间输出，此时显示选择应切至②指示灯亮，操作方式同上。

（3）交流电流0～10A（36V）输出时，从④与⑥端子之间输出，此时显示选择应切至④指示灯亮，操作方式同上。

（4）交流电流0～500MA（12V）输出时，从⑤与⑥端子之间输出，此时显示选择⑤指示灯亮，操作方式同上。

注：当输出交流量时，切勿同时输出两个交流量。

3、直流输出回路：

               ⑦　　  　⑧　　　 ⑨　　 　⑩

        DC

            ○       ○      ○     ○

           300V       10A       1A       ┷

（1）直流电压0～300V输出时，从⑦与⑩之间输出0～300V电压，此时显示选择应切至“300V”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电压。

（2）直流电流0～10A输出时，从⑧与⑩端子之间输出，此时显示选择应切至“10A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电流。

（3）直流电流0～1A输出时，从⑨与⑩端子之间输出，此时显示选择应切至“1A”指示灯亮，合上“交流输出”和“直流输出”开关。顺时针旋转调压器旋钮调至所需要的电流。

4、时间测量回路：

（1）仪器内置5位数量电秒表，电秒表可用试验箱内部启动，也可外部启动，即可设置为单边触发，也可设置为双边触发。当内部启动时，按下试验箱任意一个“输出控制”开关，仪器即可启动秒表，通过被试装置动作接点至仪器面板“停表”端子，当被试装置动作，秒表停止。

五、使用操作举例

1、电压继电器吸合及释放试验

先将仪器处于准备状态，被试继电器接至对应输出电压端子上（即AC400V（5A）和*端），按下“交流输出”，缓慢调节调压器，使输出电压平稳上升至继电器吸合时，记录吸合电压，再反方向调节调压器至继电器释放，记录下释放电压，据此可算出被试继电器的返回系数。如被试继电器为过电压继电器，则反方向进行。

2、电流继电器整定值试验

将被试继电器从线路上解除，接至本仪器电流输出端子上，拨动“输出显示选择”选到合适的电流档位，按下“交流输出”，缓慢调节调压器至继电器动作，记下电流表所显数值，判断继电器动作情况。

3、时间继电器延时时间测试

将被试断电器接至直流输出端子上，直流电压档位选择正确，打开“交流输出”和“直流输出”开关，缓慢调节调压器至额定动作值，然后关断“直流开关”，打开秒表并复位，“单/双”开关打在“双”位置，“内启/外启”至“内启”侧，将被试断电器延时动合触点接至“停表”端子上，按下“直流输出”开关，电压输出，同时秒表启动，待延时时间到后，秒表计数停止，此时秒表所显数字即为该时间继电器的延时闭合时间，若要测延时释放时间则原理同前，实际操作相反。

4、CT伏安特性测试

11        12

伏安变比电流接入

将“输出显示选择”开关置“①”指示灯亮，将端子⑥与12短接，输出从①11端子连接到电流互感器二次侧，这样就可以作部分CT的伏安特性试验。若需要高电压，可使用我公司伏安特性测试仪或在此仪器基础上提高电压输出。打开“交流输出”开关，缓慢调节调压器，观察“输出显示V/A”表头（即电压值）和“输入电流显示（A）”（即电流值）表头，分别记录下几组数据（注意：每次测量的全过程不允许回调调压器，调至高电压大电流时，时间要短），根据测量的数据，测绘出伏安特性曲线。

5、CT变比测试

将电流置“AC0-200A”档位，将输出端子③⑥对应接至CT一次侧，CT二次侧接面板“交流电流接入”端子，从“输出显示V/A”表头读出CT一次电流，从“输入电流显示（A）”表头读出CT二次电流，调节调压器可测试200A/5A以下CT变比。

六、操作注意事项

1、禁止在电压、电流输出端子上反接入电压、电流；

2、通电前首先检查调压器是否接好并调回零位，电源开关应在“关”位，输出控制开关应在关断位置，输出端子上应无低阻负载；

3、确定被试继电器类型后，转换“输出显示选择”开关旋钮，选定输出状态，再将被试断电器线圈接到对应输出端子上。

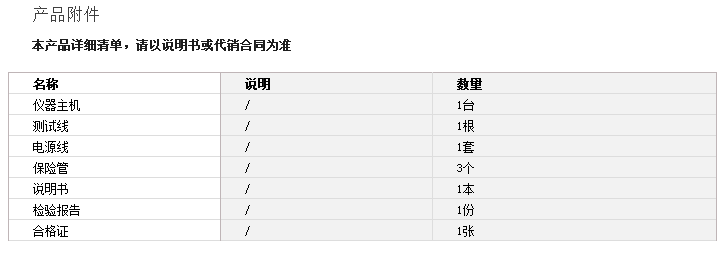

七、设备配套

1、试验箱主机1台

2、试验线1套

3、试验箱技术说明书1份

4、合格证出厂报告各一份

八、保修条件

本试验箱自出厂之日起12个月内，用户按本说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新品；非因产品质量问题而导致损坏，我厂负责保修，适当核收修理费用。
