超低频高压发生器核心指标

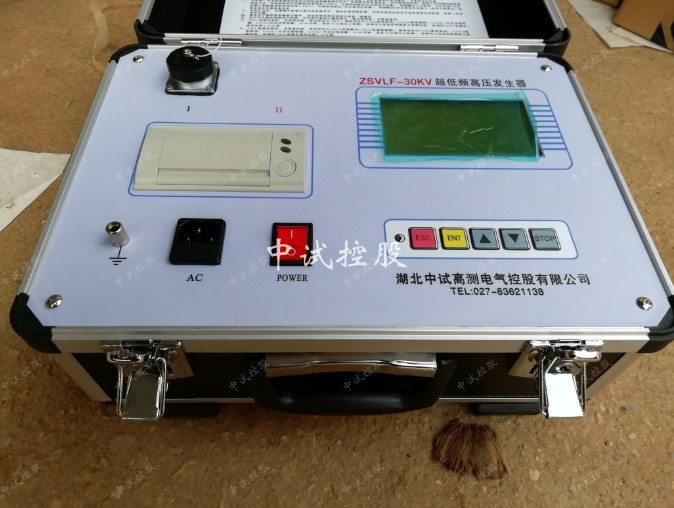

30KV超低频高压发生器采用最新技术，其特点是高压输出功率大、体积小、性能可靠。输出电压、输出电流采用双表显示，指针表显示电压、电流的变化值，便于观察，数字表显示电压和电流的正、负峰值，便于读数。高频升压变压器及高压整流采用油浸式结构，使体积大大减小，携带方便，特别适合于野外现场使用。为适应高压电缆试验时的不同需要，本产品设置了输出频率调节装置，针对不同的电缆以及客户需要，按照事先设置好输出频率，可输出频率为0.1Hz、0.05Hz和0.02Hz的高压信号。超低频高压发生器是进行超低频耐压试验的重要设备，广泛用于电力部和工矿企业对电缆和其它高压设备进行现场试验。

产品别称
超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

1.本产品具有电源过流、高压过流保护功能；


2.非零点保护，输出调压器不回零，高压不能启动；


3.电压整定，根据需要选择过压保护的整定电压，当输出电压超过所选择的整定值时，自动关断高压；定时功能，根据测试时间，选择和控制高压试验时间。

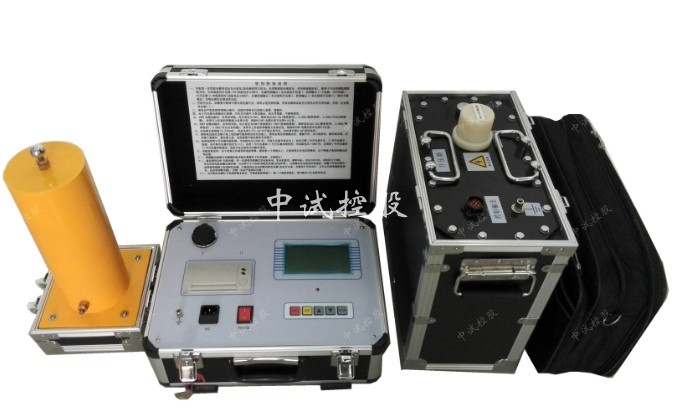

60kv超低频高压发生器

  本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。


产品别称
超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

1.额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。


2.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。


3.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。


4.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。


5.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。


6.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。



1. 输出额定电压：0-60KV（峰值）


2. 输出频率：0.1Hz、0.05Hz、0.02Hz


3. 带载能力： 0.1Hz   最大1.1µF


4. 0.05Hz 最大2.2µF


5. 0.02Hz 最大5.5µF


6. 测量精度：3%


7. 电压正，负峰值误差：≤3％


8. 电压波形失真度：≤5％


9. 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH


10.电源保险管：10A


11.电源：频率50Hz，电压220V±5%
