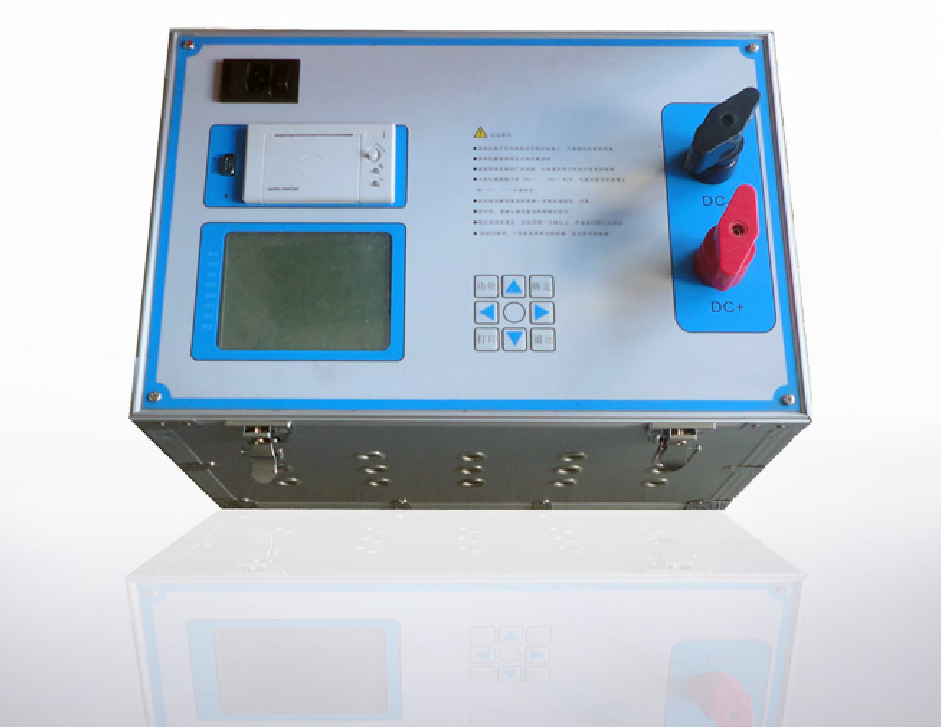

直流断路器安秒特性测试仪技术指标

      目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。
        为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，国家电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性.我公司据此研制了直流断路器安秒特性测试仪。

1、开关恒流控制技术，新型功率器件，1～500A自主设定恒流输出，恒流精度高，负载能力强，可长时间稳定工作
2、适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～100A直流熔断器的安秒特性测试
3、测量方式采用全点测试或抽点测试，响应速度快，测试精度高，安全可靠
4、仪器具有过热、过流、过压保护功能，电磁兼容性好，抗干扰能力强
5、可自动完成直流断路器的安秒特性的测试，并分析测试数据绘制出断路器保护特性曲线（安秒曲线）
6、仪器采用一体化设计，便于携带

1、测试电流：1～500A
2、测试电流纹波系数：< 2%
3、输出电流稳定性：≤±1%
4、时间记录范围：1ms～1000s
5、最小时间分辨率：0.1ms
6、操作方式：键盘、触摸板(可外接USB鼠标)
7、外形尺寸：530×470×200mm3
8、仪器重量：： 25kg
9、使用条件：
 工作电压：AC220V、50Hz
 环境温度：-20℃～50℃
 工作湿度：≤90%RH
