0.1Hz 超低频发生器总体介绍

时间：2020-10-16

0.1Hz 超低频发生器总体介绍

高压电气设备的交流耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术。目前该技术正在我国部分省市推广，应用在部分省市（如江苏、浙江、山东、安徽、湖北等）的35KV及以下的橡塑电力电缆的交流耐压试验中。我公司根据这一要求，研制了VLF系列超低频发生器装置。该装置在部分地区还被用于中小型发电机端部绝缘的交流耐压；

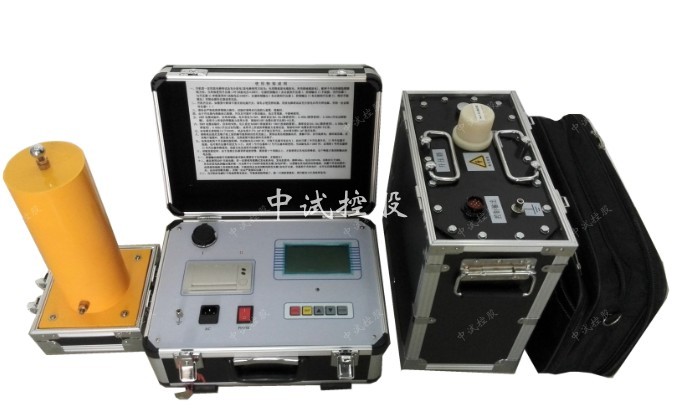

VLF系列产品的组件及附件包括
1.控制箱
2.升压器
3.并联补偿器
4.成套测试电缆

适用性：
1.35KV及以下的橡塑电力电缆的0.1Hz超低频交流耐压;
2.中小型发电机端部绝缘的0.1Hz超低频交流耐压;
3.该技术目前正在部分省市逐步推广中，如江苏、浙江、山东、安徽、湖北等

主要特点：
1.采用超低频测试原理，测试过程全自动化，体积小、重量轻，十分利于户外作业。
2.带有过压过流保护，保护动作时间≤20ms , 测试安全可靠。
3.电流、电压、波形数据均直接从高压侧采样获得，数据真实有效。
4.液晶汉字显示，自动存储，自动打印。
5. 0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
6.高压输出保护电阻设计在升压体内，外部无需另接保护电阻；
7.采用了高低压闭环负反馈控制电路，输出无容升效应。

技术指标：
1.测试频率：0.1Hz、0.05Hz及0.02Hz多频率选择
2.额定电压规格：30KV、40kV、50kV、60kV、80kV（可选）
3.带载能力（各规格通用）： 0.1Hz,≤1.1µF
0.05Hz,≤2.2µF
0.02Hz,≤5.5µF
4.测量精度：±（3%满量程+0.5KV）
5.波形失真度：≤5%
6.供电：交流50 Hz，220V ±5%
7.温度：-10℃ ~ +40℃；
8.湿度：≤85%RH
9.重量：

型号	额定电压	带载能力	重量mm	用途
VLF-30	30kV （峰值）	0.1Hz,≤1.1µF	控制器：4㎏升压体：25㎏尺寸：323174323	10kV电缆、发电机等
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLF-40	40kV （峰值）	0.1Hz,≤1.1µF	控制器：5㎏升压体：30㎏尺寸：357208343	13.8kV电缆、发电机等
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLF-50	50kV （峰值）	0.1Hz,≤1.1µF	控制器：6㎏升压体：45㎏尺寸：357210365	15.75kV电缆、发电机等
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLF-60	60kV （峰值）	0.1Hz,≤1.1µF	控制器：6㎏升压体：50㎏尺寸：357220370	18kV电缆、发电机等
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
VLF- 80	80kV （峰值）	0.1Hz,≤1.1µF	控制器：8㎏升压体：90㎏尺寸：357240390	35kV电缆、发电机等
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
