便携式串联谐振装置技术指标

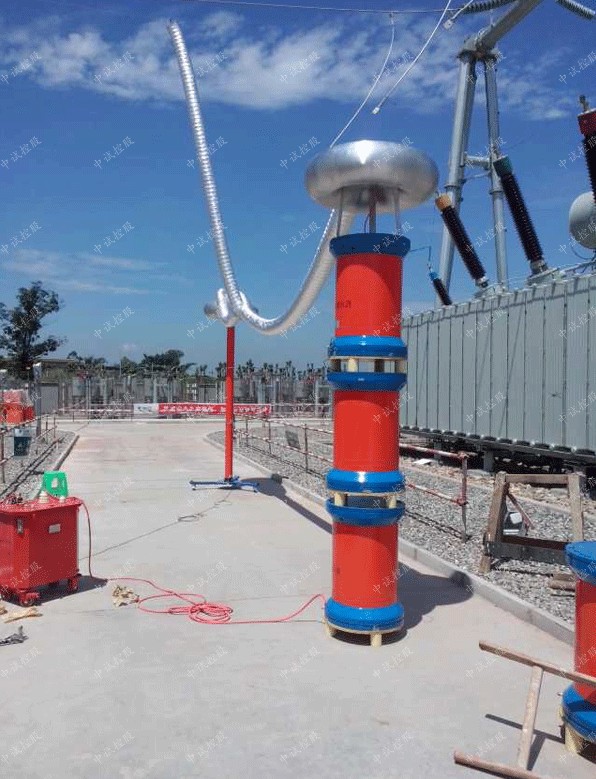

110kV及其以下电压等级的变电站的交流耐压试验对象较多，试验工作量大，要求此类耐压试验装置体积小，重量轻，便于频繁搬运和安装；便携式变频串联谐振试验装置是中试数量自主研发设计的便携式交流耐压试验装置，主要针对电力系统 110kV 及以下电力设备交流耐压试验设计制造，电抗器采用多节式干式环氧浇注方式，体积小、重量轻、便于现场搬运，可灵活串并联组合，既可以满足 110kV 及以下变压器、GIS、断路器、互感器及套管等设备试验要求，又可以兼顾35kV 及以下电缆的现场交流试验要求，同时又降低了劳动强度，提高了试验人员的工作效率。
    便携式变频串联谐振试验装置的组件主要由变频电源、励磁变压器、固定电抗器、电容分压器、补偿电容器等设备组成，产品执行标准：DL/T849.6-2004。

适用对象
--110kV 及以下等级 GIS、开关、断路器、互感器、变压器等交流耐压。
--10kV、35kV、110kV 等电压等级的交联电缆的交流耐压；
--中小型发电机及电动机（允许在45Hz~65Hz范围测试时）等交流耐压。

适用对象
--110kV 及以下等级 GIS、开关、断路器、互感器、变压器等交流耐压。
--10kV、35kV、110kV 等电压等级的交联电缆的交流耐压；
--中小型发电机及电动机（允许在45Hz~65Hz范围测试时）等交流耐压。

主要特点
1.本系列产品单件重量轻，适合现场搬运；
2.电抗器部分采用干式环氧浇注，美观可靠，通过并联使用，可兼顾满足35KV及以下等级电缆的现场交流耐压要求；
3.装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式
4.具有过压、过流、零位启动、系统失谐(闪络)等保护功能；
5.装置自动搜素谐振点，且可分段设置升压电压和耐压试验时间，最大分段数为5段；
6.便携式电抗器串联时，考虑到降低多节叠加高度问题，选配有绝缘支撑座和专用小型单臂吊机，以降低劳动强度；
7.电源采用220V单相电源或380V单电源，方便现场取电；

1.主要技术参数
1.1 系统输出容量：0～2160kVA（按试品范围选定）
1.2 系统输出电压：0～270kV  （按试品范围选定）
1.3 电抗器结构：环氧浇注干式，便携式，可串并组合使用；
1.4 输出测试频率：30～300Hz；
1.5 工作电源：单相220V或三相380V±10%，工频50Hz±5%
1.6 输出波形：输出电压波形为正弦波，波形畸变率≤ 1%
1.7 噪音水平：≤ 65dB
1.8 该系列产品还可嵌入式安装于电力综合试验车内，便于快速运输和现场安装；
