变频串联谐振耐压系统核心技术

‘’

1.简述
     随着电力系统的发展，电网运行中的高压电器设备、高压电缆、GIS组合电器及GIL充气绝缘线路的电压等级越来越高，试品电容量也越来越大，试验时所需的交流耐压系统容量就比较大，特别是110kV~500kV的高压电缆、SF6组合电器(GIS)和开关、GIL充气绝缘线路等，针对这些设备的交流耐压试验，如果使用试验变压器，则试验所需供电电源容量大，试验变压器和调压器的体积也大，且十分笨重，现场试验极不方便展开安装，运输问题也很困难。
     利用变频串联谐振交流耐压装置，则有效解决了高电压大容量试品现场交流耐压的上述难题。该系列产品主要针对电力系统中的大容量主要针对电力系统中的大容量、高电压型一次设备的交流耐压试验设计制造，可按规程要求满足各种容性设备现场交流耐压试验。其高压试验电抗器采用串并联组合的方式，既可以满足高压变压器、GIS、SF6断路器、互感器及套管等设备的耐压试验要求，又可以满足长距离XLPE交联电缆的耐压试验要求，具有兼容广泛试品试验的特点，是供电系统检修及电力工 程建设单位理想的耐压试验装置。

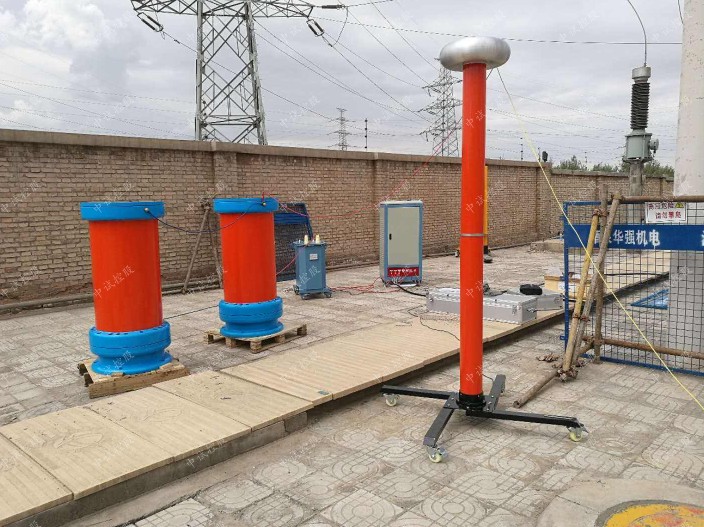

2.系统组件
2.1 必要组件包括：
--变频电源
--励磁变压器
--高压试验电抗器
--电容分压器

2.2 可选组件包括：
--电源隔离变压器
--高压阻尼保护电感（GIS耐压时选配）
--补偿电容器
--峰值电压表3. 变频谐振试验系统的原理图（以GIS/GIL试品为例）

1：变频电源（即测控主机）
2：励磁变压器
3：高压试验电抗器
4：电容分压器
5：阻尼保护电感
6：测控用笔记本（含测控软件）
7：变频电源主机操控面板
8：独立的急停控制盒
9：超高频/超声波局放探测仪
 注： ------ 为通讯光纤/测量信号线

1.主要特点：
1.1.积木式设计，电抗器可串并联组合使用，适用范围广；
1.2.工作频率范围：20-300Hz；
1.3.品质因数高：Q ≥ 60（f=20Hz 时）
1.4.热容量大，温升低，连续运行时间长；
1.5.体积、重量均比常规试验变压器小，便于现场试验；
1.6.输出电压波形为正弦波，波形畸变率≤ 1%；
1.7.尤其适合高电压大容量试品的现场交流耐压试验
1.8.该装置的部分规格，可与特种试验车和集装箱配套提供。
