放电计数器在线监测器校验仪总体介绍

时间：2020-10-15

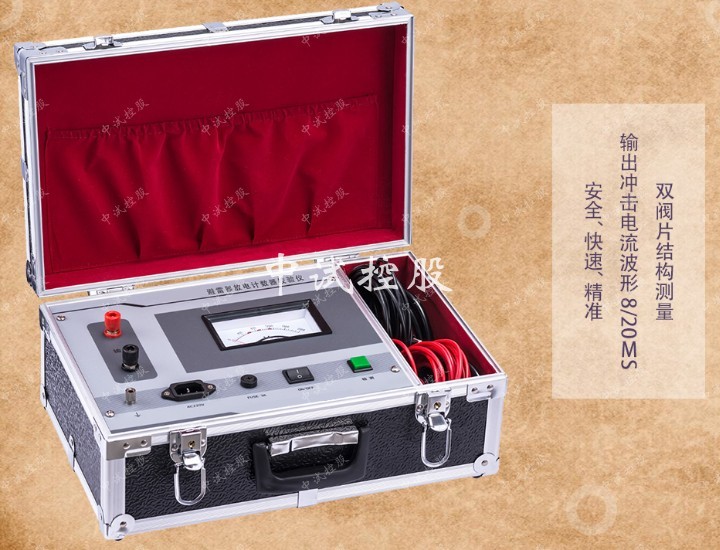

放电计数器在线监测器校验仪总体介绍

产品简介

放电计数器在线监测器校验仪又称在线电流监测电流表校验仪、全自动避雷器泄露电流表校验仪，是用于校验避雷器计数器和校验避雷器漏电电流的专用仪器。

放电计数器在线监测校验仪具有2个功能：计数器校验和电流校验功能，能根据避雷器在线监测装置的量程选择校验电流，自动校验，测量完成自动切断输出电压。

主要特点

1、全自动放电计数器在线监测器校验仪，具有2个功能：放电计数器校验和电流校验功能。
2、严格按照安全标准设计
3、冲击电压可自定义设置
4、根据避雷器在线监测装置的量程选择校验电流，自动校验
5、测量完成时自动切断输出电压
6、2种电源方式：使用锂电池供电，同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。
7、全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。
8、完善的保护功能，并且备熔丝烧断提示功能。

技术参数

安全规格	IEC 61010-1 CAT.IV 600V 污染度2
	IEC 61326 EMC 规格：测试，控制和检验用电气设备
	IEC60529 IP64 （外盒合闭状态）
交流电源	220V± 10%，50/60 HZ ，20 VA
电池供电	16.8V锂离子可充电蓄电池
电池续航时间	1000V放电约3000次或待机16小时
尺寸（长x 宽x 高）	26cm x 20cm x 16cm
重量	3kg
测试电压精度	标称值的100% 到110%
电流测试量程	10mA
电流测量精度	1%+3uA

放电计数器校验功能参数

输出冲击电流波形	8/20 uS（冲击涌流从发生到峰值时间8uS，从发生到下降到50%峰值时间20uS），电流峰值：＞500A
放电电压	600V、800V、1000V、1200V
放电次数	可设置1—30次
放电间隔	可设置3—30秒
放电保护	放电完成后仪器自动切断输出电压，安全可靠，防止造成人身危险

在线监测漏电电流校验功能参数

电流输出范围	0.1— 10mA，电流按10%、20%、50%、70%、100%自动输出
输出精度	1%+3uA

电流输出清单

假如计数器电流为3mA，则输出的电流分别为 0.3mA 0.6mA 1.5mA 2.1mA 3mA

输出设定值	输出值
输出设定值	10%	20%	50%	70%	100%
1mA	0.1mA	0.2mA	0.5mA	0.7mA	1mA
2mA	0.2mA	0.4mA	1mA	1.4mA	2mA
3mA	0.3mA	0.6mA	1.5mA	2.1mA	3mA
4mA	0.4mA	0.8mA	2mA	2.8mA	4mA
5mA	0.5mA	1mA	2.5mA	3.5mA	5mA
6mA	0.6mA	1.2mA	3mA	4.2mA	6mA
7mA	0.7mA	1.4mA	3.5mA	4.9mA	7mA
8mA	0.8mA	1.6mA	4mA	5.6mA	8mA
9mA	0.9mA	1.8mA	4.5mA	6.3mA	9mA
10mA	1mA	2mA	5mA	7mA	10mA
