高压带电电缆识别仪总体介绍

时间：2020-10-15

高压带电电缆识别仪总体介绍

产品简介

带电电缆识别仪又称电缆识别仪、便携式带电电缆识别仪、中试电力根据电缆应用的特殊需要而研制的一种专用仪器，该带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆（两条及两条以上）中判别出所要识别的停电或带电电缆，它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据，具有判别准确、快速、操作简单、应用范围广等特点，其准确度远高于点触、霍尔、开口等检测方式，是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

该带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发射机和接收机、识别钳三部分组成，测试时将信号通过发射钳耦合至目标电缆，用接收钳检测各电缆的信号幅度，幅度最大者为目标电缆。仪器采用信号幅度比较法、不同频率信号比较法、带电电缆识别准确率100%，该带电电缆识别仪是一种轻小型、便携式带电电缆识别仪,适用于各种类型的高低压动力电缆。

主要特点

1、该带电电缆识别仪由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。
2、该带电电缆识别仪具有大钳口ф120适合各种截面积的动力电缆。
3、采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全。
4、该带电电缆识别仪同时兼带停电电缆识别功能
5、该带电电缆识别仪内置充电锂电池供电、现场使用非常方便

技术参数


名称	带电电缆识别仪、高压电缆识别仪、停电电缆识别仪、多功能电缆识别仪、高精度电缆识别仪
识别电缆	高压电缆识别、低压电缆识别
工作模式	电缆带电识别、电缆不带电识别
供电方式	直流供电
等级	10KV电缆、35KV电缆
识别精度	100%

识别钳	φ120mm，适用于各种电缆。

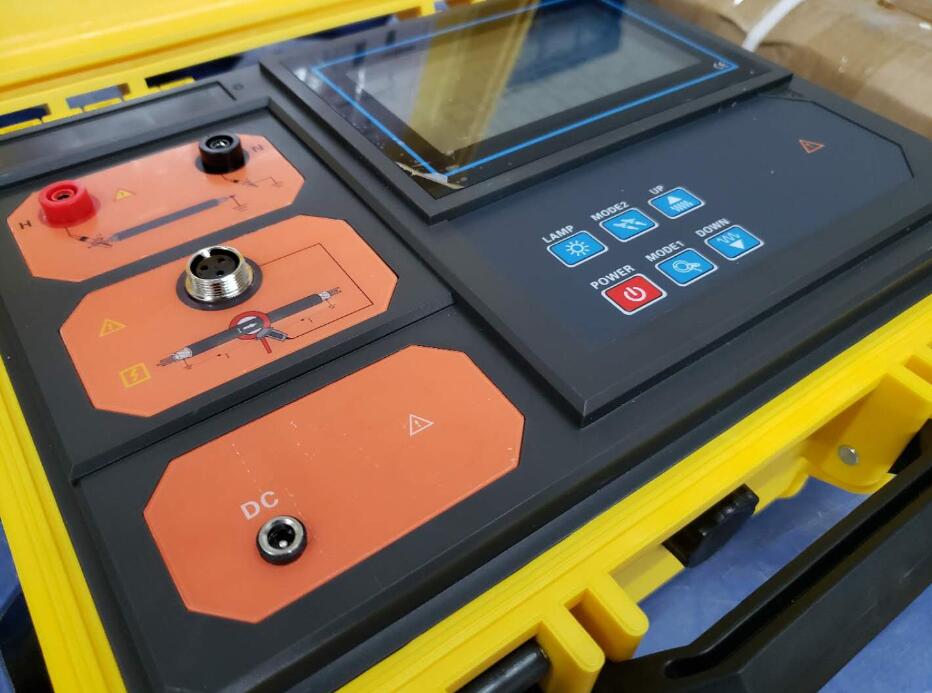

发射机	输出信号：输出四种频率815Hz、8kHz、33KHz、83 KHz。
	输出功率：恒功率输出，低、中、高三档，最大15瓦。
	输出模式：耦合感应式、直接输入式。
	阻抗显示：100000欧以内。
	显示界面：大屏液晶图形显示，自带背光。
	电源：标准1号1.2V充电电池6节，待机时间大于8小时，电量提示。
	过热过流：自动保护。
	工作温度：-20℃—50℃
接收机	接收频率：接收五种不同频率分别是815Hz、8kHz、33KHz、83 KHz、50Hz。
	接收模式：耦合钳。
	信号界面：数字、光栅、声音三种界面同时提示信号强弱
	显示界面：大屏液晶图形显示，自带背光。
	增益控制：手动调节，动态范围000——100db。
	探测长度：直连电缆时，最长15KM。耦合电缆时，一次耦合可测3Km，多次耦合无限远。
	电源：标准5号1.2V充电电池6节，充放电500次。待机时间：大于12小时，电量提示。
	过热过流：自动保护。
	工作温度：-20℃—40℃。
