交直流分压器核心重点

时间：2020-10-15

交直流分压器核心重点

产品简介

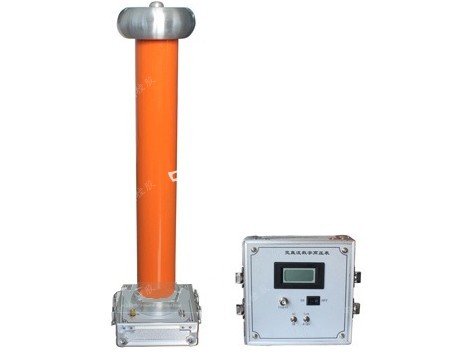

交直流数字分压器又称交直流数字高压分压器、交直流分压器、数字分压器、高压分压器、交直流高压分压器及数字高压分压器，交直流数字分压器用于电力系统工频交、直流高电压试验，交直流数字高压分压器电压等级为50kv、100kv、150kv及200kv，交直流数字分压器由高压分压器和低压显示表两部分组成，并用配套电缆连接使用。

主要特点

1、精度高：交直流数字分压器采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了测试仪的测量精度和稳定性；信号处理部分，采用高性能OP进行信号放大，运用最新双积分式 AD采样技术，四位半液晶显示，分辨力达0.001kV，是高压静电电压表的升级产品
2、抗干扰性能好：采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性
3、安全可靠：分压器是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构紧密，重量更轻，降低了分压器内部局部放电量，可靠性更高。交直流数字分压器不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠
4、操作简单：采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检测工作带来极大的便利
5、携带方便：交直流数字分压器采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便

技术参数

分压器名称	交直流数字分压器、数字分压器
分压器分压比	1000 : 1
精度	AC:1.0%, DC:0.5%
绝缘介质	美国杜邦干式介质材料
交流测量方式	真有效值测量
环境条件	温度：0～40℃
环境条件	湿度：≤85%RH
尺寸(50)	200200550mm3
重量	6.3kg
尺寸(100)	200200850mm3
重量	8.2kg
尺寸(150)	3702701030mm3
重量	14kg

其他参数

分压器阻抗	分压器电压等级	显示表量程	连接同轴电缆
600 MΩ	AC：50kV,DC：50kV	Low：0-20kV, High：0-50kV	3m
1200 MΩ	AC：100kV,DC：100kV	Low：0-20kV, High：0-100kV	3m
1800 MΩ	AC：150kV,DC：150kV	Low：0-20kV, High：0-150kV	4m
2400 MΩ	AC：200kV ,DC：200kV	Low：0-20kV, High：0-200kV	4m
