干式试验变压器核心参数

时间：2020-10-15

干式试验变压器核心参数

产品简介

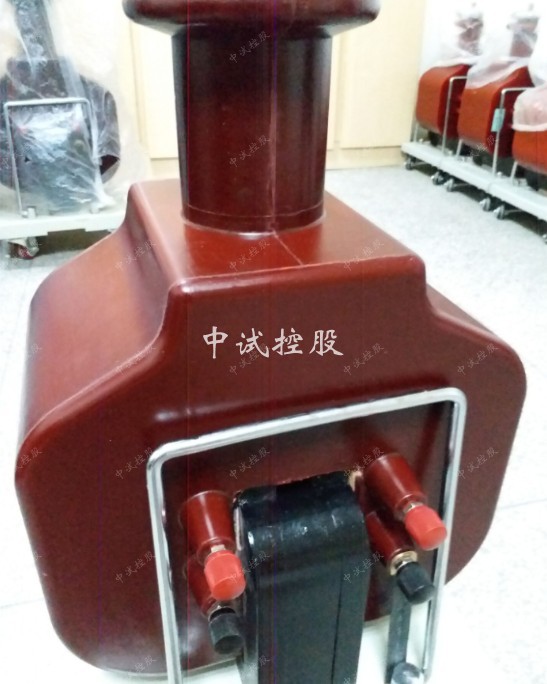

GTB干式试验变压器又称高压试验变压器或工频耐压试验变压器，GTB系列干式试验变压器是采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料，干式试验变压器可输出交、直流高压，对各类高压试验提供高电压，干式试验变压器与其同容量油浸式实验变压器相比具重量轻，操作方便，无渗漏油等优点，特别适用于电力系统及各类电力用户在现场检测各种电气设备的绝缘性能及绝缘工具的耐压试验。装置可根据需求配以控制箱（台）、整流硅堆、过电压放电球隙等附属设备。

主要特点

1、GTB系列干式试验变压器重量轻、结构紧凑、无渗油，免维护
2、GTB系列干式试验变压器接线简单直观，使用方便
3、工频高压试验变压器绝缘可靠性好，外形美观
4、该系列干式试验变压器有过电压保护功能

技术参数

型号	GTB
名称	干式试验变压器
阻抗电压	≤12%
输出电压波形	正弦波
表面温升	＜55℃
空载电流	＜4%
允许连续运行时间	60min

产品规格

规格型号	容量(kVA)	输入电压(V)	输出电压(kV)	输出电流(mA)	外形尺寸(mm)	重量(kg)
GTB-1.5/50	1.5	200或400	50	30	260×240×450	12
GTB-3/50	3			60	330×280×510	25
GTB-5/50	5			100	330×280×510	37
GTB-10/50	10			200	360×350×850	32
GTB-15/50	15			300	360×350×950	72
GTB-20/50	20			400	360×350×1000	78
GTB-25/50	25			500	430×450×1100	82
GTB-30/50	30			600	430×450×1200	120
GTB-5/100	5	200或400	100	50	360×350×1000	72
GTB-10/100	10			100	360×350×1100	75
GTB-15/100	15			150	360×350×1200	78
GTB-20/100	20			200	430×450×1200	82
GTB-25/100	25			250	430×450×1200	110
GTB-30/100	30			300	430×450×1200	120
GTB-15/120	15		120	125	360×350×1100	85
GTB-20/120	20			160	430×450×1200	121
GTB-25/120	25			200	430×450×1200	115
GTB-30/120	30			250	430×450×1200	130
