超低频高压发生器操作指南

时间：2020-10-15

超低频高压发生器操作指南

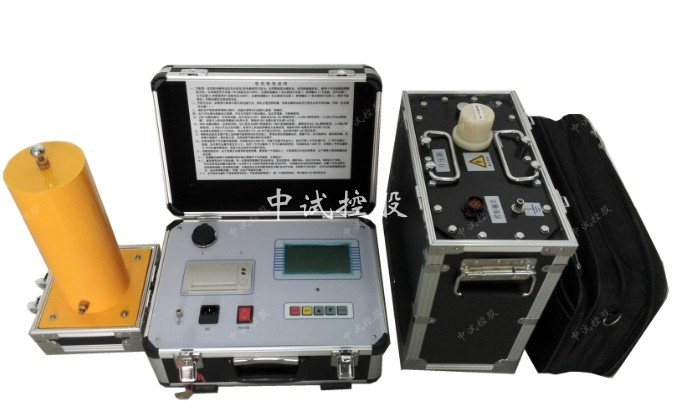

产品简介

VLF超低频高压发生器又称超低频发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流耐压装置、30kv至50kV超低频高压发生器及超低频交流高压发生器，超低频高压发生器适用于绝缘等值电容较大的电气设备耐压试验项目，超低频高压发生器应用于电力电缆、电力电容器、大中型发电机和电动机等)耐压试验，VLF超低频高压发生器符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

根据2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求，电力预防性试验项目中把电力设备的耐压分为工频耐压、变频耐压和超低频耐压，其中0.1HZ超低频预防性耐压技术是国际电工委员会推荐的最新低频耐压技术，VLF超低频高压发生器是我公司自主开发的核心技术产品。

VLF超低频高压发生器主要用于大容量的电气试验设备（例如：电力电缆试验、电力电容器试验、大中型发电机试验以及电动机试验等）的耐压试验。超低频高压发生器按功能上分为程控超低频高压发生器和智能超低频高压发生器，按范围分30kv超低频高压发生器和50kv超低频高压发生器。超低频高压发生器自上市以来，用户充分认可。

主要特点

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确
2、过压保护：当输出超过所设定的限压值时，测试仪将停机保护，动作时间小于20毫秒
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒
4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻
5、VLF超低频高压发生器采用了高低压闭环负反馈控制电路，输出无容升效应

技术参数

型号	额定电压	带载能力	电源保险管	重量
VLF-30KV	30kV/20mA （峰值）	0.1Hz,≤0.5μF～1.1μF	5A	控制器：4kg 升压体：25kg
		0.05Hz,≤0.5μF～2.2μF
		0.02Hz,≤0.5μF～5.5μF
VLF-50KV	50kV/30mA （峰值）	0.1Hz,≤0.5μF～1.1μF	7A	控制器：4kg 升压体：50kg
		0.05Hz,≤0.5μF～2.2μF
		0.02Hz,≤0.5μF～5.5μF
VLF-60KV	60kV/30mA （峰值）	0.1Hz,≤0.5μF	9A	控制器：4kg 升压体1（30kV）：25kg 升压体2（30kV）：25kg
		0.05Hz,≤0.5μF～1μF
		0.02Hz,≤0.5μF～2.5μF
VLF-80KV	80kV/30mA （峰值）	0.1Hz,≤0.5μF	12A	控制器：4kg 升压体1（30kV）：25kg 升压体2（50kV）：50kg
		0.05Hz,≤0.5μF～1μF
		0.02Hz,≤0.5μF～2.5μF

输出额定电压	参见表1
输出频率	参见表1	0.1Hz，最大1.1 μf
		0.05 Hz 最大2.2 μf
		0.02 Hz 最大5.5 μf
测量精度	1%
电压正，负峰值误差	≤3％
电压波形失真度	≤5％
使用条件	户内、户外
温度	-10℃～+40℃
湿度	≤85％RH
电源	交流50 Hz，220V ±5%
保险管	参见表1
