变压器绕组变形测试仪技术指标

产品简介

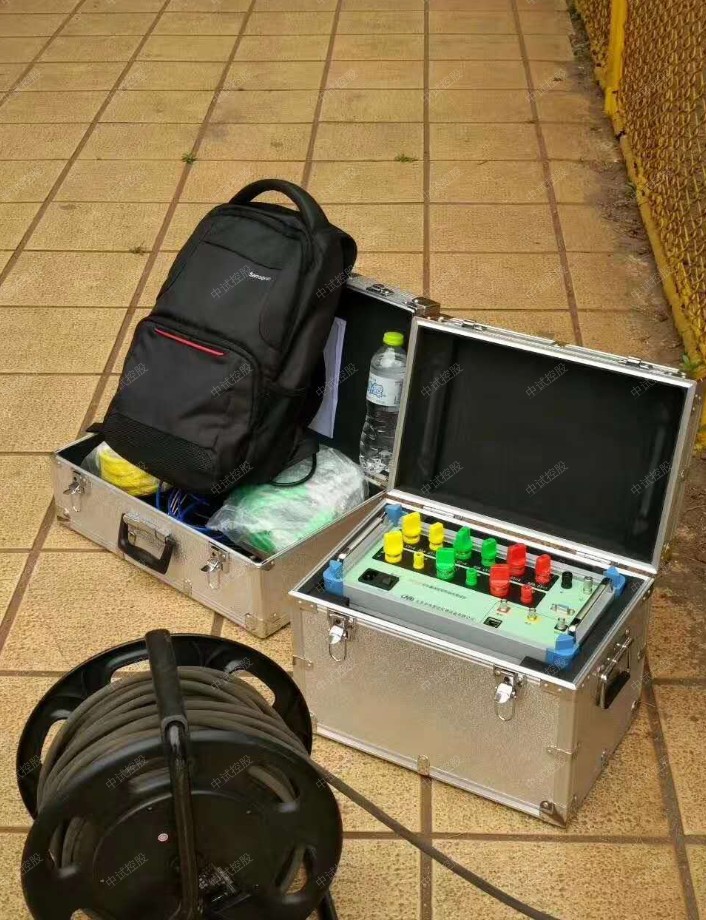

变压器绕组变形测试仪是根据电力行业标准DL/T911－2004测量变压器的绕组变形的测试仪，变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。

根据变压器设计原理，变压器制造完成后，其线圈和内部组成结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数就应该是确定的，因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器绕组变形测试仪在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆卸的即可完成所有测试，变压器绕组变形测试仪适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形电力测试仪具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术的测量模式，其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析，根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

主要特点

1、变压器绕组变形测试仪采集控制采用高速、高集成化微处理器
2、笔记本电脑与测试仪之间通信USB接口
3、使用高速微处理器与测量测试仪一体化，在测量现场也可不需使用移动电脑
4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障
5、高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)
6、信号输出幅度软件调节，最大幅度峰值±10V
7、计算机将检测结果生成电子文档(Word)
8、该变压器绕组变形测试仪具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
9、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用
10、检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:①一致性很好、②一致性较好、③一致性较差、④一致性很差。纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为: ①正常绕组、②轻度变形、③中度变形、④严重变形
11、该变压器绕组变形测试仪可自动生成Word电子文档，供保存和打印
12、该测试仪完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件
