变压器短路阻抗测试仪操作指南

时间：2020-10-14

变压器短路阻抗测试仪操作指南

产品简介

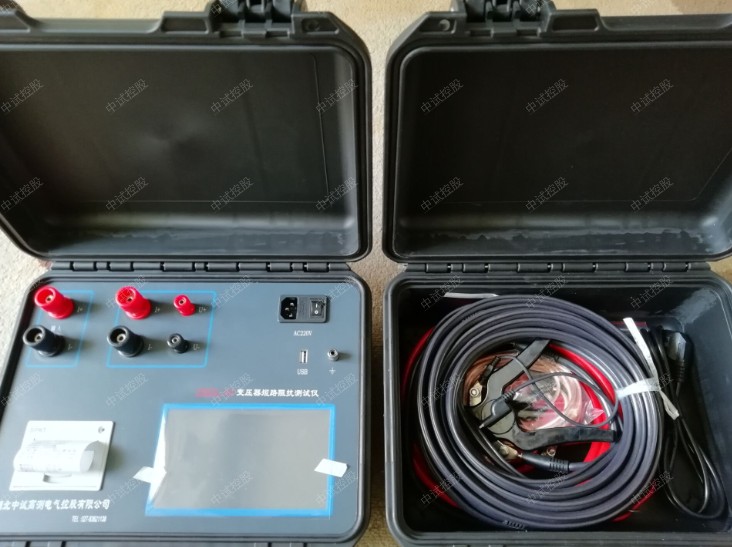

变压器短路阻抗测试仪又名低电压短路阻抗测试仪,是中试电力科技有限公司研制的专门用于现场和试验室条件下对35KV以及110KV、220KV、500KV等电压等级的主变压器进行低电压短路阻抗测量的专用仪器。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。15.6 中规定：变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。

另外，变压器短路阻抗测试是常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以根据其变化大小，可以初步估计绕组变形程度。故变压器短路阻抗测试仪也称作变压器绕组变形测试仪，市面上目前的变压器绕组变形测试仪主要分为频响法和阻抗法，该短路阻抗测试仪就是采用阻抗法的绕组变形测试仪。

技术参数

名称	变压器短路阻抗测试仪,变压器低电压短路阻抗测试仪
工作电源	输入电压	185Vac～250Vac
	允许输入电压	85Vac～264Vac
	频率	50/60Hz
	允许频率	45Hz～65Hz
	输入功率	40VA
	接头	标准交流插口60320
交流电压	范围	10V～600V
	分率	0.001V
	准确度	0.2%±0.001V
交流电流	范围	0.5A～20A
	分辨率	0.001A
	准确度	0.2%±0.001A
功率	范围	0～12kW
	分辨率	0.001kW
	准确度	COSφ＞0.1:0.5级；COSφ≤0.1:1.0级
阻抗	范围	0～3000Ω
	0～3000Ω	COSφ＞0.1:0.5级；COSφ≤0.1:1.0级
	准确度	COSφ＞0.1:0.5级；COSφ≤0.1:1.0级
运行温度	-10℃～+50℃
湿度	相对湿度：5%～95%，不结露
尺寸	360×220×150mm3
重量	≈5kg(不包括附件)
