互感器伏安特性综合测试仪执行标准

时间：2020-10-13

互感器伏安特性综合测试仪执行标准

产品简介

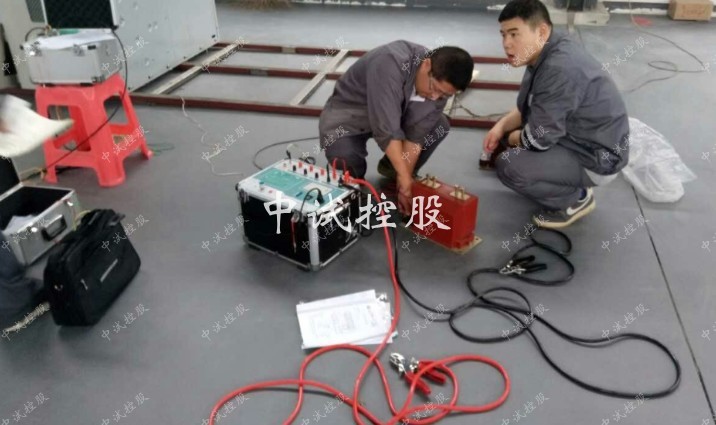

互感器测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

互感器测试仪又称互感器伏安特性测试仪，互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量，极性判断、一次通流测试、交流耐压测试及铁心退磁功能。

互感器特性测试仪是一款CT/PT互感器特性综合测试仪，互感器特性综合测试仪是继电保护和高压绝缘专业的专业互感器测试仪。互感器特性综合测试仪具有伏安特性(励磁特性)曲线、输出误差曲线、变比测量，极性判断、一次通流测试、交流耐压测试及铁心退磁功能。互感器特性综合测试仪可以完成的试验包括：CT励磁特性曲线，自动给出拐点值，自动给出5%和10%的误差曲线，变比测量，极性判断，一次通流测试，交流耐压测试，铁心退磁， PT励磁特性曲线，自动给出拐点值，变比测量，极性判断，交流耐压测试，铁心退磁。

互感器特性综合测试仪采用大屏旋转鼠标快速操作、自动打印，互感器特性综合测试仪可通过专用接口至PC端上微机操作和分析报表

主要特点

1、支持检测CT和PT
2、满足 GB1207、GB1208等规程要求.
3、无需外接其它辅助设备，单机即可完成所有检测项目.
4、自带微型快速打印机、可直接现场打印测试结果.
5、采用智能控制器，操作简单.
6、大屏幕液晶，图形化显示接口.
7、按规程自动给出CT/PT（励磁）拐点值.
8、自动给出5%和10%误差曲线.
9、可保存3000组测试资料，掉电后不丢失.
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
11、小巧轻便≤22Kg，非常利于现场测试.

技术参数

产品功能

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 比差测量	• 比差测量
• 角差测量	• 角差测量
• 极性判断	• 交流耐压测试
• 一次通流测试	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心自动退磁
•二次绕组测试
• 铁心自动退磁

技术参数

工作电源	AC220V±10% 、50Hz
设备输出	0～1000V（0-20A）
输出电流	0～600A（0-5V）
二次绕组电阻测量	范围	0.1～300Ω
二次绕组电阻测量	精度	0.5%±1mΩ
二次实际负荷测量	范围	5～300VA
二次实际负荷测量	精度	≤0.5%
CT/PT角差测量	精度	±4min
CT/PT角差测量	分辨率	0.1min
CT/PT比差测量	精度	≤0.05%
CT/PT比差测量	分辨率	0.1
CT变比测量	范围	5-25000A/5A(5000A/1A)
CT变比测量	精度	≤0.5%
PT变比测量	范围	1-10000
PT变比测量	精度	≤0.5%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸	380 × 240× 260(mm3)
重量	≤22kg
