CT/PT参数分析仪核心重点

时间：2020-10-13

CT/PT参数分析仪核心重点

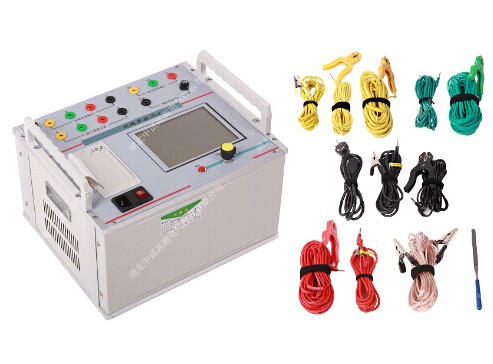

产品简介

CT/PT参数分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

主要特点

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1～35000。
4、选配我司专用的升流器后，可输出180A的电流，方便现场通流测试。
5、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
7、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

技术参数

测试用途	CT：励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求； PT：励磁特性、变比、极性、二次绕组电阻等测试要求。
工作电源	输入电压	185Vac～250Vac
	允许输入电压	85Vac～264Vac
	频率	50/60Hz
	允许频率	45Hz～65Hz
	输入功率	800VA
	接头	标准交流插口60320
CT变比准确度	变比1～2000	0.02%(典型值)/0.05%(保证值)
	变比2000～5000	0.03%(典型值)/0.1%(保证值)
	变比5000～35000	0.05%(典型值)/0.2%(保证值)
PT变比准确度	变比1～2000	0.02%(典型值)/0.05%(保证值)
	变比2000～5000	0.03%(典型值)/0.1%(保证值)
	变比5000～35000	0.05%(典型值)/0.2%(保证值)
相位测量	分辨率	0.01min
相位测量	准确度	1min(典型值)/3min(保证值)
二次绕组电阻测量	范围	0Ω～300Ω
	分辨率	1mΩ
	准确度	0.05%(典型值)/0.1%±1mΩ(保证值)
交流负载测量	范围	0VA～1000VA
	分辨率	0.01VA
	准确度	0.05%(典型值)/0.1%±0.01VA(保证值)
输出	输出电压	0Vac～180Vac
	输出电流	0Aeff～12Aeff(36Apeak)
	输出功率	0VAeff～800VAeff(1800VApeak)
环境条件	运行温度	-10℃～+50℃
	存储温度	-25℃～+70℃
	相对湿度	5%～95%，不结露
物理特性	尺寸	360×285×145(mm3)
物理特性	重量	≈8kg(不包括附件)
升流器	测试用途	通流测试
	输入	0～120Vac
	电流输出	0～180A；精度：＜0.2%
	工作环境	温度：-10℃～50℃；湿度：≤90%
	尺寸	200×150×170mm3
	重量	≈5kg
