电缆交流耐压试验装置操作指南

产品简介

电缆串联谐振英文名称：Cable Resonance Test System

电缆串联谐振技术说明：电缆交流耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

电缆串联谐振技术原理：电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保测试仪稳定和安全。

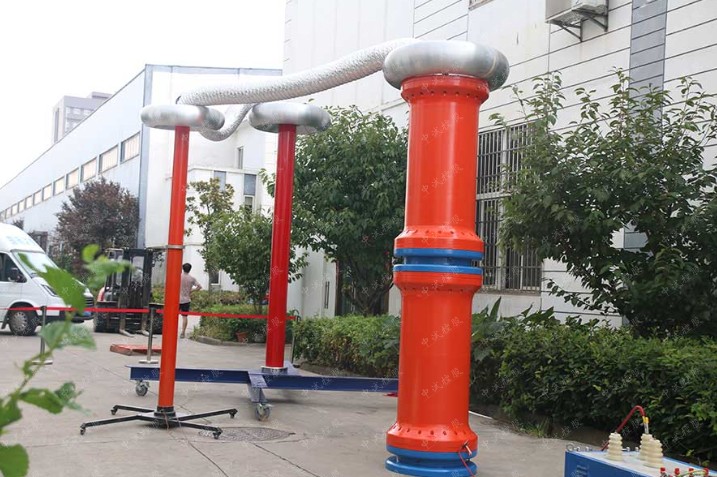

电缆串联谐振装置构成：电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成

主要特点

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运
3、电源采用220V单相电源或380V单电源，方便现场取电
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车

技术参数
