蓄电池监控维护系统技术方案核心重点

时间：2020-10-12

蓄电池监控维护系统技术方案核心重点

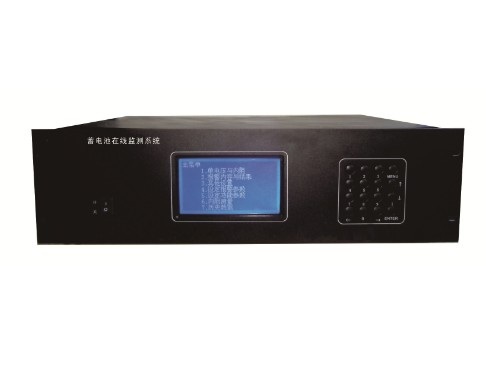

产品简介

蓄电池监控维护系统技术方案是中试电力为满足变电站直流电源、通信电源等系统而设计的一款在线式蓄电池监控及自动维护系统。可完成对电池组电压、电池电流、单体电池电压、单体电池内阻、电池环境温度、电池电压均衡度、剩余容量和放电可持续时间等监测和告警功能。能对蓄电池组进行自动均衡电压维护。用于对2V、6V、12V蓄电池进行在线监测。

主要特点

1、模块化架构设计，每个本地主机可监控2组，每组12V※18节电池数据，每组电池中每个模块负责4节电池的数据采集，系统可对任何电压等级的阀控式铅酸电池或磷酸铁锂电池组进行在线监测和维护，模块化解决方案配置更加灵活，安装更加方便快捷。

2、采集维护模块配有拨码器无需固定编号，可自由调换，安装维护方便快捷。

3、显示与指示：采用4.3寸彩色触摸液晶屏，屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。

4、参数设置：设备具有就地和远方对系统基本数据的重新设置、更改、删除功能。可就地进行参数设置或远程调阅和配置装置参数。

5、告警方式：现场声光告警（可消音）、上位机及监控端告警。

6、系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理。

7、供电方式：交流、直流、交直流供电可选。

8、安全隔离：装置和电池间所有连线都必需采用保险线。

9、可根据客户现场情况，灵活选择有线方式或无线方式进行组网和传输数据。

技术参数

项目	内容	参数
组端电压测量	电池组电压测量范围	0～300V
电流测量	电流测量范围	0～200A（可选传感器）
电流测量	电流测量精度	±1%
数据采集	采集方式	在线式
数据采集	采集间隔时间	1分钟(默认),可编程
通信方式	内部	RS485
控制方式		现场主机自动控制,也可远端控制中心控制
工作电源		DC24V
输入绝缘电阻		≥10MΩ，600V
尺寸		120mm×85mm×36mm
工作环境	环境温度	0～40℃
工作环境	相对湿度	<85%

项目	内容	参数
单体电压测量	单电池电压测量范围	0～16V
单体电压测量	电压测量精度	±0.3%
单体内阻	测量范围	0 ～32000
单体内阻	内阻测量精度	±2%
均衡	均衡精度	＜5mv
数据采集	采集方式	在线式
数据采集	采集间隔时间	1分钟(默认),可编程
通信方式	内部	RS485
控制方式		现场主机自动控制,也可远端控制中心控制
工作电源		DC424V
输入绝缘电阻		≥10MΩ，600V
工作环境	环境温度	0～40℃
工作环境	相对湿度	<85%
