SF6密度继电器校验仪核心技术

时间：2020-10-12

SF6密度继电器校验仪核心技术

产品简介

SF6 开关是电力系统广泛使用的高压电器，SF6 开关的可靠运行已成为供用电部门最关心的问题之一。SF6 气体密度继电器是用来监测运行中 SF6 开关本体中 SF6 气体密度变化的重要元件，其性能的好坏直接影响到 SF6 开关的运行安全。现场运行的 SF6 气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致 SF6 密度继电器误动作。因此 DL/T596-2005《电力设备预防性试验规程》规定：各 SF6 开关使用单位应定期对 SF6 气体密度继电器进行校验。从实际运行情况看，对现场运行中的 SF6 密度继电器、压力表进行定期校验也是非常必要的。

SF6密度继电器校验仪是一种智能化的SF6 气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率 A/D 转换器，结合 32 位高性能微处理器能对各种 SF6 气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对 20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。SF6密度继电器校验仪携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

主要特点

1、测试精度高：核心元器件采用进口器件，集成程度高、精度高、重复性好、可靠性高。

2、高度智能化：校验过程无需恒温室，在任意有效温度范围内均可对 SF6 气体密度继电器、压力表进行校验。运用压力与温度动态补偿算法，自动完成压力测量和 20℃等效压力值转换，并显示当前温度下的压力、20℃时的等效压力，彻底解决 SF6 气体密度继电器现场校验难的难题。

3、功能强大：能同时测试一组报警信号、二组闭锁信号，并具有常温压力表校验和 20 度压力表校验功能。

4、人机界面友好：配置大屏幕中文液晶屏和旋转鼠标人机接口，操作简单、界面美观、所有参数及状态一目了然。测试过程仪器自动完成，无需人工干预，避免繁琐的人工气路调节操作。

5、配套过渡接头全：本产品为便携式仪器，配备多种型号过渡接头，大多数型号开关密度继电器不用拆卸即可进行现场校验，是 SF6 密度继电器校验的最佳选择。

6、耗气量少：校验过程中耗气量极少，不浪费 SF6 气体，测试成本低，无污染。

7、支持数据存储：仪器内置存储器，即时保存试验结果，具有掉电数据保存功能，随时查询和打印历史试验数据。

8、支持报表打印：汉字报表式打印测试结果，并对试验结果进行智能分析。

9、时钟修改：具有在线修改系统时钟的功能。

10、U 盘转存：支持 U 盘转存试验数据，通过 PC 机进行读取，操作简便快捷。

11、PC 机软件功能强大：PC 机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

技术参数

工作电源	AC220V/50Hz
仪器功率	50W
仪器精度	0.2 级
压力校验范围	0～1MPa
压力校验分辨力	0.001MPa
温度测量范围	-20℃～80℃
温度测量分辨力	0.1℃
工作湿度	90%RH
校验对象	单报警、单闭锁、单报警单闭锁、单报警双闭锁
SF6气体密度显示方式	被测环境下的压力、20℃时的等效压力
显示方式	320×240 液晶屏
操作方式	旋转鼠标（一键飞梭）输入
打印机型	高速微型打印机
打印方式	汉字报表式打印
存储容量	同时存储 150 组试验结果
主机尺寸	400×320×160(mm3)质量：6.2kg
附件箱尺寸	400×370×200(mm3)质量：4.8kg

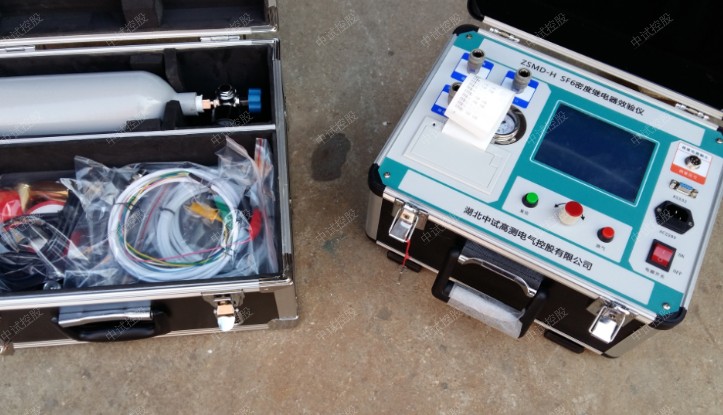

附件配件

注：本产品详细清单请以说明书或代销合同为准！

序号	名称	数量	单位
１	主机	１	台
２	AC 220V 电源线	１	根
３	气瓶	１	个
４	进气管（80cm）	１	根
５	测量气管（250cm）含公共接头	１	根
６	放气管（250cm）	１	根
7	过渡接头（附录二1～8）	８	个
８	充气转接头（附录二9）	１	个
9	6 芯测试线（2.5m）	１	根
10	打印纸	２	卷
11	生料带	２	卷
12	2A 保险管	２	个
13	说明书	１	本
14	光盘	１	张
15	U 盘	1	个
16	检验报告	１	份
17	合格证	１	份
