电缆路径管线探测仪执行标准

产品简介

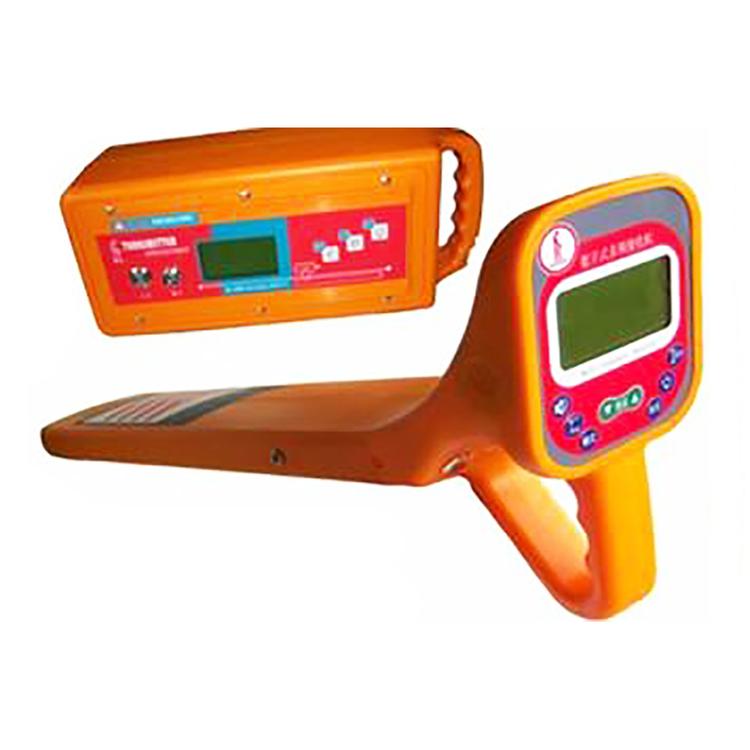

电缆路径管线探测仪，是专门为电力部门设计的一款适合在带电和停电状态下精准寻测电缆路径和准确测量电缆埋深的仪器，同时含有对带电运行或停电状态下某一目标电缆的智能识别功能。在电力部门对电力电缆迁移、沟道整改、运行维护、故障处理等方面可实现全方位、方便快捷的综合测试。

电缆路径管线探测仪的研发借鉴国际上同行业设备的设计理念，结构上采用全模具化，外观设计符合人体力学的使用习惯；集成化电路设计，整体进行电磁兼容测试，功能稳定可靠；支持三种信号载入方式，涵盖现场不同应用需求；带有罗盘指示功能，能够指示电缆走向，大大提高了测试效率；干电池供电模式，仪器功耗低，适合野外环境下电缆测试使用。

识别仪主要由发射机和接收机两部分组成：发射机将一定频率的电流信号施加于待测电缆中，使电缆周围空间产生电磁场，其磁场强度随着测试点距目标电缆的距离而变化，接收机通过4个高频互感式磁传感器的不同组合，在地面上检测电缆周围的磁场所产生的感应电动势大小，运用先进的数字信号处理技术来确定电缆路径、方向以及埋深等信息。

电缆路径管线探测仪具备地下管线探测中的路径查找、埋深测量、电缆识别等功能，极大地满足各项地下电缆探测、找寻、搜索、识别的全面需求。

主要特点

·电缆路径寻测、电缆埋深测量、电缆带电识别等多项功能；

·具有罗盘方向指示功能；

·手动增益调节；

·支持多种探测模式；

·可靠识别目标电缆；

·全数字化实现，操作简单，全中文菜单，不需培训即可使用；

·配置锂离子充电电池及碱性干电池两种供电模式，测试中无需市电即可完成所有测试；

·强大的抗干扰能力；

·超清彩色液晶大屏幕显示。

技术参数

1.发射机

·输出频率：982Hz、9.82kHz、83.1 kHz；

·传感器：采用特制的锰锌铁氧体材料，结合特殊线圈绕制方法制成，双向抑制磁饱和。

·可选三种模式：直连模式、夹钳模式、感应模式；

·配备专用模式连接装置，实现模式自动识别；

·输出功率：可调三档功率；

·带电：无需停电，有感应模式和夹钳两种模式工作；

·液晶显示：显示电池电量、工作模式、输出频率、输出功率。

·电源：采用干电池供电，持续工作时间不小于8h；

·电池类型：8节1号干电池。

  2.接收机

·可测频率：50Hz、982Hz、9.82kHz、83.1 kHz；

·自动识别外接附件；

·测试模式：峰值箭头模式、峰值模式、谷值模式；

·增益调节：可手动调节增益；

·最大测深可达8米；

·液晶显示：3.5寸彩色，显示信号强度、罗盘指示、电池电量、工作模式等信息；

·走向定位：具有罗盘指示功能，能够准确指示目标电缆的走向趋势；

·测深：具有深度测量功能，能够测量出目标电缆的埋深；

·电缆识别：配合听诊器使用，具有带电电缆识别功能；

·电源：采用干电池，持续工作时间不小于8h；

·电池类型：4节5号干电池。
