高压介质损耗测试仪核心重点

时间：2020-10-10

高压介质损耗测试仪核心重点

产品简介

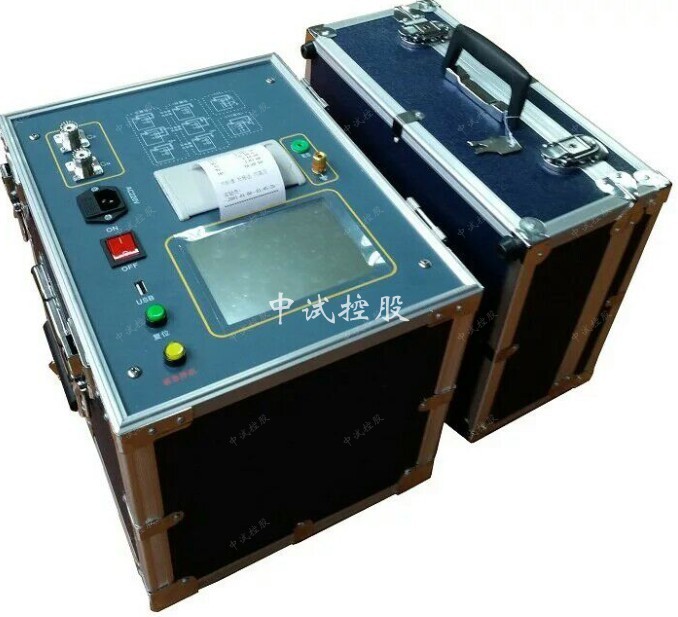

高压介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

高压介质损耗测试仪设有以下保护功能： 1、高压短路保护。 2、CVT过压保护。 3、仪器接地不好保护。

主要特点

1、高压介质损耗测试仪适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

2、高压介质损耗测试仪可用正、反接线方法测量不接地或直接地的高压电器设备，还可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。

3、高压介质损耗测试仪内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

主要技术参数

高压输出	0.5 ～10kV，每一档增加500V，共有二十档，容量：1500VA
准确度	tgδ: ±(读数*1.5%+0.06%)	Cx: ±(读数*1.5%+5PF)
分辨率	tgδ：0.001％	Cx：0.001pF
测量范围	0.001% ＜ tgδ ＜ 100%
测量范围	内施高压：3pF～60000pF/10kV 60pF～1µF/0.5kV	外施高压：3pF～1.5µF/10kV 60pF～30µF/0.5kV
测量方式	a.单频：45Hz、50Hz、55Hz、60Hz、65Hz	b.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频
谐波适应	≤3％
使用条件	-15℃－50℃	相对湿度＜80%
外型尺寸	460（L）×345（W）×345（H）
重量	35 kg

附件配件

注：本产品详细清单请以说明书或代销合同为准！

仪器主机	1 台
高压HVx测试电缆（红色）	1 根
低压Cx测试电缆（黑色）	1 根
低压Cn测试电缆（黑色）	1 根
CVT低压输出线	1 根
220V电源线	1 根
地线	1 根
使用说明书	1 份
出厂合格证	1 份
保险管，打印纸	备用
出厂检验报告	1 份
