三通道直流电阻测试仪核心重点

时间：2020-10-10

三通道直流电阻测试仪核心重点

产品简介

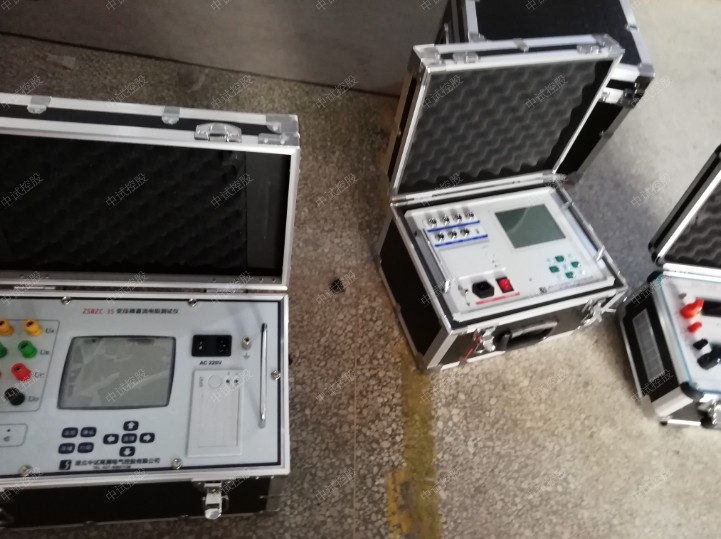

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，中试电力利用自身技术优势研制了ULZZ-10AS三通道直流电阻测试仪。该仪器是集单相测试和三相测试（Yn，Y，△）功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。

主要特点

1、对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。且先测试A0相的数据，再三相同时测试，解决了三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。

2、对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。

3、仪器具有反电动势保护、断线保护、断电保护等多种保护功能。

4、仪器测量范围宽，最高可达200Ω，精度高。

5、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

6、热敏打印机打印功能，快速、无声。

7、体积小、重量轻，方便携带使用。

主要技术参数

1、量程
单相	20A 0.500mΩ～1.000Ω	10A 1.000mΩ～2.000Ω	5A 10.00mΩ～4.000Ω
5A	1A 100.0mΩ～20.00Ω	0.1A 1.000 Ω～200.0Ω
三相	10A + 10A 1.000mΩ～0.800Ω	5 A + 5 A 10.00mΩ～1.600Ω	1 A + 1 A 100.0mΩ～8.000Ω
2、准确度： ±(读数×0.2%+2字)
3 、分辨率：0.1uΩ
4 、工作电源：AC220V±10%, 50/60Hz
5、使用温度：-10℃～50℃
6、相对湿度：＜90%，不结露
7、仪器体积：410×290×220mm
8、仪器重量：9Kg（不包括测试线）
