感应耐压试验装置操作指南

时间：2020-10-10

感应耐压试验装置操作指南

产品简介

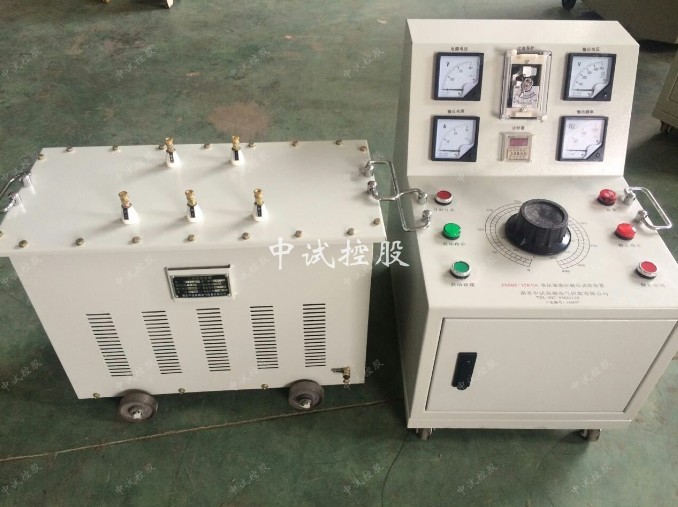

感应耐压试验装置是中试电力根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

结构

感应耐压试验装置采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。

主要技术参数

输入电压	三相380V 50Hz 正弦波
输入电流	7.6A
输出电压	0-300V 150Hz 波形失真≤5%
输出电流	5A
输出容量	5kVA
空载运行时间	≤5分钟
负载运行时间	40-60S
使用条件
海拔高度：≤1000m	相对湿度：≤95%
环境温度：-10~+40℃	周围无水蒸汽，腐蚀性气体及易爆炸性介质
