超低频高压发生器核心重点

时间：2020-10-10

超低频高压发生器核心重点

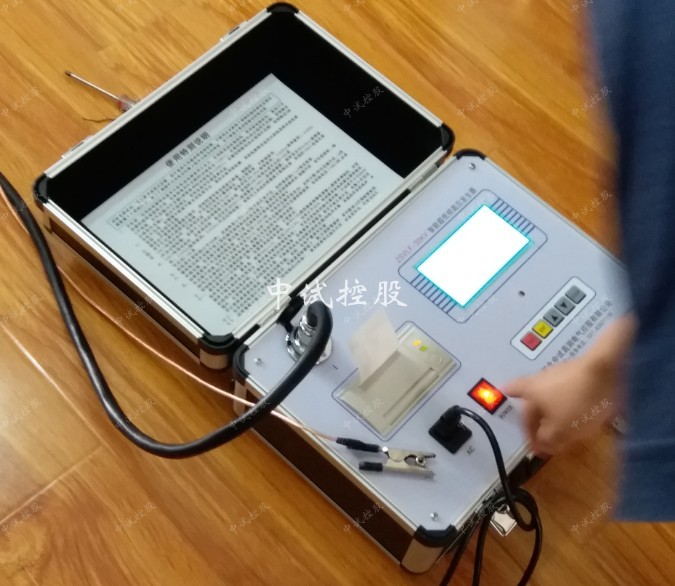

产品简介

VLF超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小、重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。VLF超低频高压发生器均能克服这样一些不足之处。

主要特点

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

超低频系列产品

型号	额定电压	带载能力	电源保险管	产品重量
VLF-30KV	30kV/20mA （峰值）	0.1Hz,≤0.5µF～1.1µF	5A	控制器：4㎏升压体：25㎏
		0.05Hz,≤0.5µF～2.2µF
		0.02Hz,≤0.5µF～5.5µF
VLF-50KV	50kV/30mA （峰值）	0.1Hz,≤0.5µF～1.1µF	7A	控制器：4㎏升压体：50㎏
		0.05Hz,≤0.5µF～2.2µF
		0.02Hz,≤0.5µF～5.5µF
VLF-60KV	60kV/30mA （峰值）	0.1Hz,≤0.5µF	9A	控制器：4㎏升压体1（30kV）：25㎏升压体2（30kV）：25㎏
		0.05Hz,≤0.5µF～1µF
		0.02Hz,≤0.5µF～2.5µF
VLF-80KV	80kV/30mA （峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏升压体1（30kV）：25㎏升压体2（50kV）：50㎏
		0.05Hz,≤0.5µF～1µF
		0.02Hz,≤0.5µF～2.5µF

主要技术参数

输出频率	0.1Hz、0.05Hz、0.02Hz
带载能力	参见上表，0.1 Hz 最大1.1 μf； 0.05 Hz 最大2.2 μf；0.02 Hz 最大5.5 μf
测量精度	1%
电压正，负峰值误差	≤3％
电压波形失真度	≤5％
使用条件（户内、户外）
温度：-10℃～+40℃	湿度：≤85％RH
电源	交流50 Hz，220V ±5%
电源保险管	参见上表（超低频系列产品）
