电流互感器负荷箱执行标准
时间：2020-10-09
电流互感器负荷箱执行标准

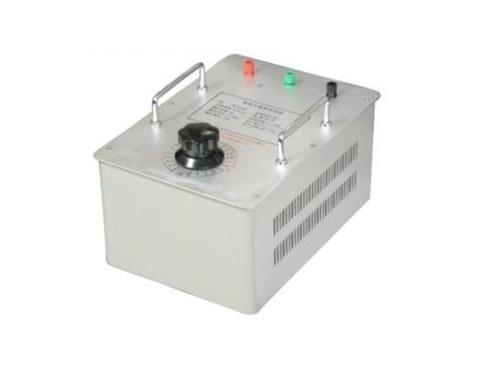

产品简介
电流、电压互感器负荷箱是检验电流、电压互感器时，专门提供的各种有效负载，是各种互感器检定装置的理想配套产品。电流互感器负荷箱是严格按照国家标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。其输出容量大、负载种类齐全、重量轻、外形美观、 稳定性强等优点。
主要特点
1、电流互感器负荷箱重量轻，外形美观。
2、电流互感器负荷箱容量大。
3、电流互感器负荷箱稳定性强。
技术参数
1. 电流互感器负荷箱
环境条件
温度：15-25℃
湿度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量：
COS0.8: 2.5VA-60VA;
COS1.0: 2.5VA-20VA;
测量范围
电流
1%-120%
二次电流
5A
功率因数
0.8、1.0
准确度
±3%±0.0025VA
试验电压
2kV
外形尺寸
250 mm×350 mm×175 mm
重量
8kg
2.电流互感器负荷箱
环境条件
温度：15-25℃
湿度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量：
COS0.8: 2.5VA-60VA;
COS1.0: 2.5VA-20VA;
测量范围
电流
5%-120%
二次电流
1A
功率因数
0.8、1.0
准确度
±3%±0.0025VA
试验电压
2kV
外形尺寸
250 mm×350 mm×175 mm
重量
8kg
3. 电压互感器负荷箱
环境条件
温度：15-25℃
湿 度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量
1.25VA-158.75VA
测量范围
20%-120%
二次电压
100/√3V
功率因数
0.8，1.0
准确度
±3% ±0.05VA
试验电压
2kV
外形尺寸
250 mm×350 mm×175 mm
重量
8kg
4.电压互感器负荷箱
环境条件
温度：15-25℃
湿 度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量
1.25VA-158.75VA
测量范围
20%-120%
二次电压
100/√3V
功率因数
0.8，1.0
准确度
±3% ±0.05VA
试验电压
2kV
外形尺寸
250 mm×350 mm×175 mm
重量
8kg
5.电流、电压互感器负荷箱
环境条件
温度：15-25℃
湿度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量
电流
COS0.8: 2.5VA-60VA;
COS1.0: 2.5VA-5VA;
电压
1.25VA-158.75VA
测量范围
电流
1%-120%
电压
20%-120%
二次电流
5A
二次电压
100/√3V
功率因数
0.8，1.0
准确度
电流
±3%±0.0025VA
电压
±3% ±0.05VA
试验电压
2kV
外形尺寸
340 mm×350 mm×175 mm
重量
15kg
6. 电流、电压互感器负荷箱
环境条件
温度：15-25℃
湿度：<80%(25℃)
海拔：<1500m
电源频率：50Hz
额定容量
电流
COS0.8: 2.5VA-60VA;
COS1.0: 2.5VA-5VA;
电压
1.25VA-158.75VA
测量范围
电流
5%-120%
电压
20%-120%
二次电流
1A
二次电压
100/√3V
功率因数
0.8，1.0
准确度
电流
±3%±0.0025VA
电压
±3% ±0.05VA
试验电压
2kV
外形尺寸
340 mm×350 mm×175 mm
重量
15kg
