互感器伏安特性测试仪技术指标

时间：2020-10-09

互感器伏安特性测试仪技术指标

产品简介

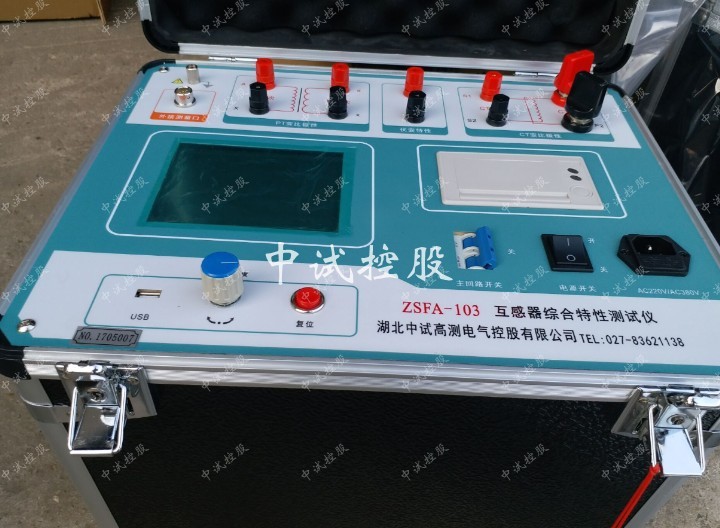

互感器伏安特性测试仪是中试电力参考GB1207、GB1208 国家标准而研发生产的专门针对保护用的互感器各项功能的检测测试仪，互感器伏安特性测试仪是继电保护和高压绝缘专业的专门检测测试仪，互感器特性综合测试仪可以完成的试验包括：CT励磁特性曲线，自动给出拐点值，自动给出5%和10%的误差曲线，变比测量，极性判断，一次通流测试，交流耐压测试，铁心退磁， PT励磁特性曲线，自动给出拐点值，变比测量，极性判断，交流耐压测试，铁心退磁。互感器伏安特性测试仪采用大屏旋转鼠标快速操作、自动打印，互感器特性综合测试仪可通过专用接口至PC端上微机操作和分析报表。

主要特点

1、支持检测CT和PT。

2、满足 GB1207、GB1208等规程要求。

3、无需外接其它辅助设备，单机即可完成所有检测项目。

4、按规程自动给出CT/PT（励磁）拐点值.

5、采用智能控制器，操作简单。

6、自动给出5%和10%误差曲线.

7、可保存3000组测试资料，掉电后不丢失。

8、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。

9、小巧轻便≤22Kg，非常利于现场测试.

主要测试功能

CT	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 交流耐压测试
• 一次通流测试	• 铁心退磁
• 交流耐压测试
• 铁心退磁

主要技术参数

项目		参数
型号
工作电源		AC220V±10% 、50Hz
设备输出		0～1000V（20A峰值）
大电流输出		0～600A
励磁测量精度		≤0.5%（0.2%读数+0.3%量程）
CT 变比测量	范围	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT 变比测量	范围	1KV～500KV
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm ，重量：≤20Kg

附件配件

注：本产品详细清单请以说明书或代销合同为准！

仪器主机	1台
电源线	1根
一次侧大电流测试线	2根
二次侧测试线	2根
接地线	1根
10A保险管	2支
打印纸	1卷
装箱清单	1份
合格证、出厂报告	1份
说明书	1份
