802系列微机继电保护测试仪核心技术

时间：2020-10-09

802系列微机继电保护测试仪核心技术

产品简介

802系列微机继电保护测试仪又称三相微机继电保护测试仪及三相微机继电保护校验仪，三相微机继电保护测试仪是继电保护专用电力测试仪。三相微机继电保护测试仪具有4相电压3相电流输出，适用于各种类型继电保护装置试验。三相微机继电保护测试仪每相电压可输出125V，每相电流40A，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

802系列微机继电保护测试仪是中试电力在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。该三相微机继电保护测试仪采用高性能工控机作为控制微机，直接运行Windows操作系统，装置面板带有8.4"TFT真彩色LCD显示器、触摸板鼠标和优化键盘，不用外接鼠标或键盘就可直接使用。装置背板设有USB口、通信口等，可方便地进行数据存取、数据通信和进行软件升级等。该三相微机继电保护测试仪在试验的全过程及试验结果均在LCD显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由触摸板和面板键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。3相微机继电保护测试仪是继保测试工作者得心应手的好工具。

主要特点

1、电压电流输出灵活组合：三相微机继电保护测试仪具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出125V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

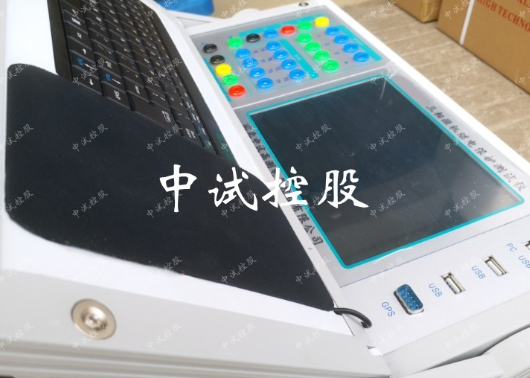

2、操作方便：该三相微机继电保护测试仪面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，该三相微机继电保护测试仪内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。

3、双操作方式：除了单机操作外，三相微机继电保护测试仪还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

4、新型高保真线性功放：输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

5、高性能主机：该三相微机继电保护测试仪输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

6、软件功能强大：该三相微机继电保护测试仪可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

7、该微机继电保护测试仪具有独立专用直流电源输出：装置设有一路110V及220V专用可调直流电源输出。

8、接口完整：装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。

9、保护功能：散热结构设计合理，硬件保护措施可靠完善，该微机继电保护测试仪具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

10、轻小型高集成单机和一体化结构：三相微机继电保护测试仪采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

技术参数

1．交流电流源
单相电流输出（有效值）	0 - 40A/相，精度：0.2% ±5mA
三相并联输出(有效值)	0 - 120A/三相同相位并联输出
三相电流长时间允许值	10A
每相最大输出功率	420VA
三相并联电流最大输出功率	1000VA
三并电流最大输出工作时间	10s
频率范围	0 - 1000Hz，精度0.01Hz
谐波次数	2 - 20次
相位	0 - 360°，精度0.1°
2．直流电流源
直流电流输出	0--±20A/相，精度：0.2% ±5mA
3．交流电压源
单相电压输出（有效值）	0--125V/相，精度：0.2% ±5mV
线电压输出（有效值）	0--250V
相电压/线电压输出功率	75VA/100VA
频率范围	0--1000Hz，精度：0.001Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°
4．直流电压源
单相电压输出幅值	0--±150V，精度：0.2% ±5mV
线电压输出幅值	0--±300V
相电压/线电压输出功率	90VA/180VA
5．开关量端子
开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4对，空接点，遮断容量：110V/2A，220V/1A
6．其他
时间范围	1ms--9999s，测量精度：1ms
体积重量	体积 410 x 190 x 420 mm，约20Kg
电源	AC220V±10%，50Hz，10A

型号对比

802系列三相继电保护测试仪型号对比
型号	802	802A	802B
工控机	国产工控机	台湾产工控机	研华PC104工业级工控机
显示屏	台湾友达TFT显示屏	日本夏普显示屏	日本夏普显示屏
功放模块	国产功放模块	国产插件日产功率模块	全进口功放模块，稳定性极高
精度	电压电流0.5级±5mA	电压电流0.2级±5mA	电压电流0.1级±5mA
交流电流输出(有效值)	AC:3x40A,420W/相	AC:3x40A,420W/相	AC:3x40A,420W/相
交流电压输出(有效值)	AC:4x125V,75W/相	AC:4x125V,75W/相	AC:4x125V,75W/相
直流电流输出	DC:3x20A,200W/相	DC:3x20A,200W/相	DC:3x20A,200W/相
直流电压输出	DC:4x150V,90W/相	DC:4x150V,90W/相	DC:4x150V,90W/相
交流电流并联	AC:120A,最大1000W	AC:120A,最大1000W	AC:120A,最大1000W
直流线电压	DC:300V,最大180W	DC:300V,最大180W	DC:300V,最大180W
交流线电压	AC:250V,最大100W	AC:250V,最大100W	AC:250V,最大100W
频率范围	0--1000Hz，精度：0.001Hz	0--1000Hz，精度：0.001Hz	0--1000Hz，精度：0.001Hz
谐波次数	2--20次	2--20次	2--20次
相位	0--360°，精度：0.1°	0--360°，精度：0.1°	0--360°，精度：0.1°
开关量输入	8对	8对	8对
点位翻转	低阻信号或有源节点	低阻信号或有源节点	低阻信号或有源节点
开关量输出	4对，遮断容量：220V/1A	4对，遮断容量：220V/1A	4对，遮断容量：220V/1A
时间范围	1ms--9999s，精度：1ms	1ms--9999s，精度：1ms	1ms--9999s，精度：1ms
主机尺寸	410 x 190 x 420 mm	410 x 190 x 420 mm	410 x 190 x 420 mm
单机重量	20kg	20kg	20kg
外机箱尺寸	470 x 250 x 560 mm	470 x 250 x 560 mm	470 x 250 x 560 mm
包装箱尺寸	540 x 320 x 650 mm	540 x 320 x 650 mm	540 x 320 x 650 mm
包装后重量	35kg（采用标准进出口木箱）	35kg（采用标准进出口木箱）	35kg（采用标准进出口木箱）

附件配件

注：本产品详细清单请以说明书或代销合同为准！

继电保护测试仪主机	1台
机箱	1台
测试线包	1包
电流测试线	1根
电压测试线	1根
关量测试线	1根
电源线	1根
接地线	1根
插针、插鼻	1包
USB数据线	1根
光盘	（需要远程发送）
10A保险管	2个
2A保险管	2个
说明书	1份
合格证	1张
检验报告	1份
