开关动特性综合测试仪核心技术

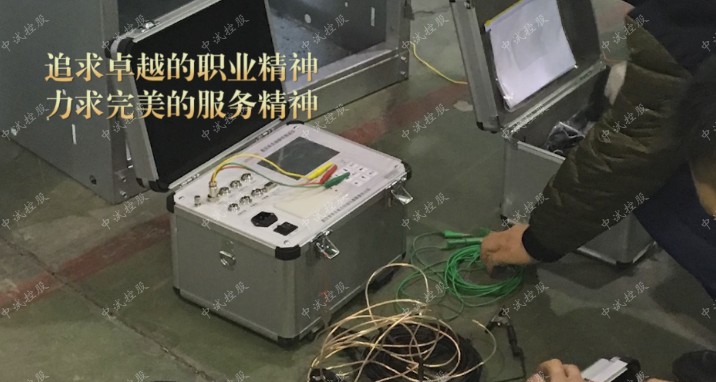

开关动特性综合测试仪

高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。本仪器能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

开关动特性综合测试仪  技术特点

1、时间：12个断口的固有分、合闸时间，同相同期、相间同期

2、重合闸：断路器测试仪每断口的合－分，分－合，分－合－分；过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值

3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值

4、速度：刚分、刚合速度，最大速度，时间－行程特性曲线

5、行程：总行程，开距，超行程，过冲行程，反弹幅值

6、电流：分、合闸线圈的分、合闸电流值、电流波形图

7、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值

8、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

9机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。主机大屏幕、宽温度、直透视、背景光液晶、全中文显示   所有数据及图谱，液晶对比度电子调节、断电记忆。中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
