互感器伏安特性综合测试仪执行标准

时间：2020-10-08

互感器伏安特性综合测试仪执行标准

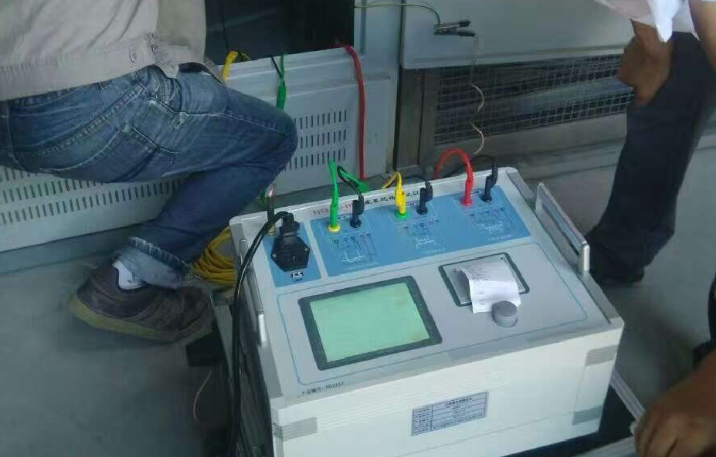

互感器伏安特性综合测试仪

是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

互感器伏安特性综合测试仪技术特点

1，支持检测CT和PT

,2满足 GB1207、GB1208等规程要求.

3.无需外接其它辅助设备，单机即可完成所有检测项目.

4.自带微型快速打印机、可直接现场打印测试结果.

5.采用智能控制器，操作简单.

6.大屏幕液晶，图形化显示接口.

7.按规程自动给出CT/PT（励磁）拐点值.

8.自动给出5%和10%误差曲线.

9.可保存3000组测试资料，掉电后不丢失.

10.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

11.小巧轻便≤22Kg，非常利于现场测试.

技术参数

检测功能：

CT 电流互感器	PT 电压互感器
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出 5% 和 10% 的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 二次交流耐压测试
• 一次通流测试	• 铁心自动退磁
• 二次交流耐压测试
• 铁心自动退磁

基本参数：

项目	参数
工作电源	AC220V ± 10% 、 50Hz
设备输出	0 ～1000V/2500V（20 A 峰值）
大电流输出	0～600A/1000A
励磁测量精度	≤ 0.5% （ 0.2%* 读数 +0.3%* 量程）
CT变比测量	范围5000A/1A(25000A/5A)、精度 ≤ 0.5%
PT 变比测量	范围 1～500KV、精度 ≤ 0.5%
工作环境	温度：－ 10 ℃ ～ 40℃，湿度： ≤ 90% ，海拔高度：≤ 1 5 00m
规格	尺寸：40 0mm × 26 0mm × 26 0mm ，重量：≤20 Kg
