变频互感器特性测试仪核心指标

时间：2020-10-08

变频互感器特性测试仪核心指标

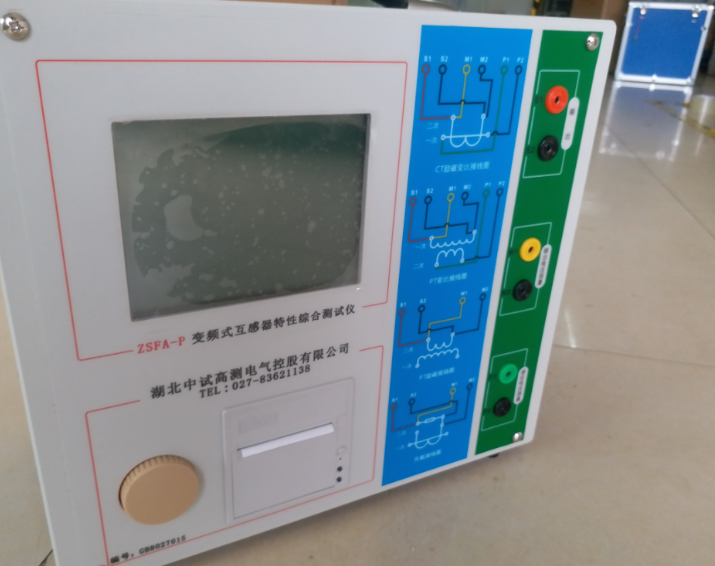

变频互感器特性测试仪

采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高，是电力行业用于互感器的专业测试仪器。
可自动测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等的多功能现场试验仪器。

变频互感器特性测试仪技术特点

1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4.基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。

5.界面友好美观，全中文图形界面。

6装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

7.测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8易于携带，装置重量<9Kg。

技术参数

		变频式互感器综合测试仪
测试用途		保护类 CT ，保护类 PT
输出		0~180Vrms ， 12Arms ， 36A （峰值）
电压测量精度		±0.2%
CT 变比测量	范围	1~30000
	精度	±0.2%
PT 变比测量	范围	1~10000
	精度	±0.2%
相位测量	精度	±5min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	2%±2mΩ
交流负载测量	范围	0~300VA
	精度	2%±0.2VA
输入电源电压		AC220V±10% ， 50Hz
工作环境		温度： -10 ^οC~50 ^οC ，湿度： ≤90%
尺寸、重量		尺寸 33cm x 29.4cm x 18cm 重量 <9kg
