工频线路参数测试仪操作指南

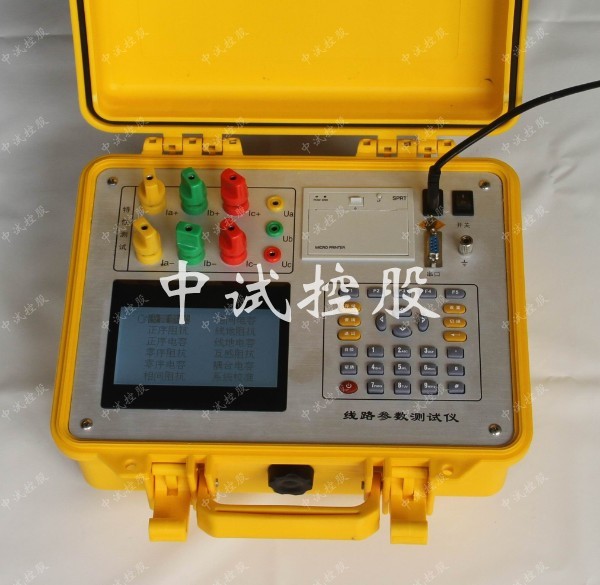

工频线路参数测试仪

仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点 ,完全可取代以往利用多表法测量线路参数的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级用户的首选产品。

工频线路参数测试仪

1、可测量输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。

2、允许外接电压互感器和电流互感器进行扩展量程测量。

3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。

5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。

6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

工频线路参数测试仪

1. 输入特性

电压测量范围：0~750V
宽量限，一档可保证精度。

电流测量范围：
0~100A，内部自动切换量程。

2. 准确度

电压、电流、频率：±0.2%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02

阻抗、容抗、感抗：0.5%

电阻、电容、电感、电导、电纳：0.5%

3. 工作温度：－10℃~ +40℃
4. 工作电源：交流160V~400V
