变比测试仪操作指南

时间：2020-10-07

变比测试仪操作指南

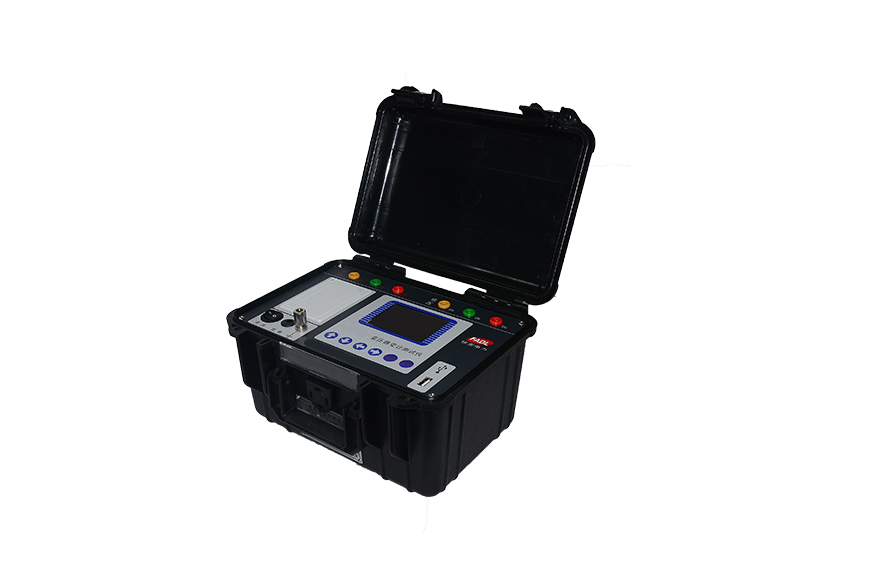

变比测试仪

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变比测试仪克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。

变比测试仪技术特点

测试量程宽，可达0.9～10000。
测试速度快，11秒钟完成三相测试。
可对CT、PT、CVT以及Z形联接变压器进行测试。
具有盲测变比、组别测试功能。
多种测量方式，更便于故障判断。
不掉电时钟和日期显示，数据存储480组，掉电数据不丢失。
大屏幕彩色液晶显示器，数据清晰易读。RS485通讯接口和U盘存储接口。
仪器具有高、低压反接保护功能，变压器短路、匝间短路保护功能，电源误接380V保护功能。
热敏打印机打印功能，快速、无声。
体积小、重量轻。

变比测试仪技术参数

显示位数		5位
输出电压		AC160V		AC10V
量程		0.9-10000		辅助电压
准确度				≤2 0 0
		0.9-3000	±0.2%
		＞3 000	± 0. 5 %
最小分辨率		0.0001
工作电源		AC220V±10%，50/60HZ±1HZ
测试数据存储		480组
工作温度		－20℃～ 40 ℃
相对湿度		≤80 % ，不结露
体积	长 325m m× 宽 275m m× 高 140mm
净重	4.5Kg
总重	8.8 Kg
