精密抗干扰介质损耗测试仪核心指标

时间：2020-10-07

精密抗干扰介质损耗测试仪核心指标

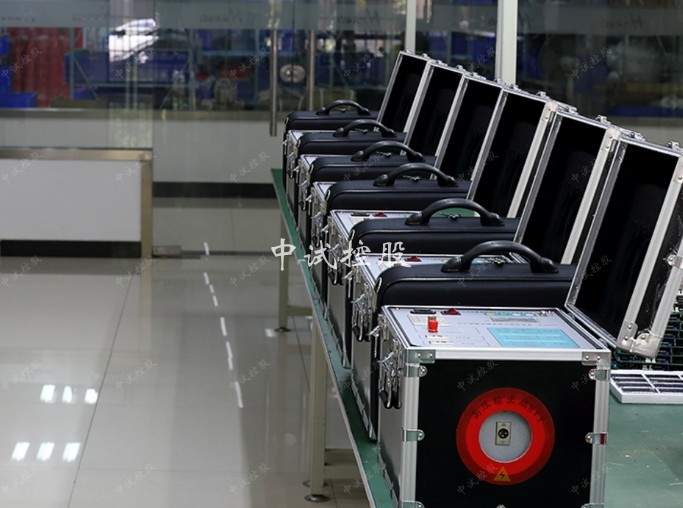

精密抗干扰介质损耗测试仪

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

本仪器采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

变频电源采用大功率开关电源，输出50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz多频率可选，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

精密抗干扰介质损耗测试仪技术特点

1、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能，在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源，便于现场测试，减少现场接线。

5、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。

精密抗干扰介质损耗测试仪技术参数

1	使用条件	-15℃∽40℃			RH＜80%
2	抗干扰原理	变频法
3	电源	AC 220V±10%			允许发电机
4	高压输出	0.5KV∽10KV			每隔0.1kV
		精度			2%
		最大电流			200mA
		容量			2000VA
5	自激电源	AC 0V∽50V/15A			50HZ、60HZ单频 45HZ/55HZ 47.5HZ/52.5HZ 55H Z/ 65H Z 57.5HZ/62.5HZ 自动双变频
6	分辨率	tgδ: 0.001%			Cx: 0.001pF
7	精度	△tgδ:±(读数*1.0%+0.040%)
		△C x :±(读数*1.0%+1.00PF)
8	测量范围	tgδ	无限制
		C x	15pF ＜ Cx ＜ 300nF
			10KV	Cx ＜ 40 nF
			5KV	Cx ＜ 150 nF
			1KV	Cx ＜ 300 nF
		CVT测试		Cx ＜ 300 nF
9	外型尺寸（主机）(mm)	350（L）×270（W）×270（H）
	外型尺寸( 附件箱 )(mm)	350（L）×270（W）×160（H）
10	存储器大小	200 组支持U盘数据存储
11	重量（主机）	22.75Kg
	重量（附件箱）	5.25Kg
