ZSDDG三相大电流发生器

使

用

说

明

书

目    录

一、概述... 2

二、技术参数及规格... 2

三、面板及结构... 3

四、使用方法... 5

五、电气原理图... 6

六、注意事项... 7

七、运输、贮存... 7

概述

大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。

技术参数及规格

型   号	输 出 容  量 （kVA）	输出 电流 （A）	电源电压 （V）	开口电压 （V）	电 源 相 数		备  注
ZSDDG-3/500	9	500	380	6		3	整体式（箱式或台式）
ZSDDG-6/1000	18	1000	380	6		3	整体式（箱式或台式）
ZSDDG-9/1500	27	1500	380	6		3	整体式
ZSDDG-12/2000	36	2000	380	6		3	整体式或 分体式
ZSDDG-15/2500	45	2500	380	6		3	整体式或 分体式
ZSDDG-18/3000	54	3000	380	6		3	整体式或 分体式
ZSDDG-24/4000	72	4000	380	6		3	分体式
ZSDDG-30/5000	90	5000	380	6		3	分体式
ZSDDG-36/6000	108	6000	380	6		3	分体式
ZSDDG-48/8000	144	8000	380	6		3	分体式
ZSDDG-60/10000	180	10000	380	6		3	分体式
ZSDDG-72/12000	216	12000	380	6		3	分体式
ZSDDG-90/15000	270	15000	380	6		3	分体式

注：开口相电压可扩展，输出量随着调整。

面板及结构

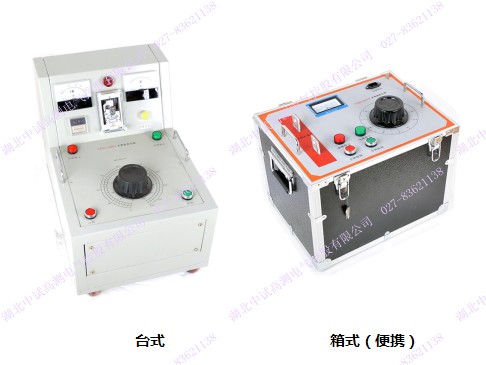

本产品由控制台、大电流发生器主体组成。控制台由全金属外壳及铝合金拉丝面板组合而成,具有结构合理、外形美观、且移动方便等特点。

控制台面板元件及背板接线端子说明如下：

1-  A相大电流指示           2-B相大电流指示

3-C相大电流指示            4- A相小电流指示

5- B相小电流指示           6- C相小电流指示

7-电源指示                 8- 零位指示

9-工作指示                 10- A相电流转换

11-B相电流转换            12-C相电流转换

13-输出调节                14-启动按钮

15-停止按钮                16-电源输入端子

17-电源输出端子            18-电流采样航插

大电流发生器主体DDK接线端子说明如下：

19-电源输入端子

20-电流采样航插

21-大电流输出端子

使用方法

1．按照调试要求,将升流器及被试品接好,并接好电源。如下图所示。

2．将调压器的输出调节手柄逆时针调到零位。

3．根据被试品所需电流的大小选择好电流转换开关的位置。

4．合上电源,绿灯亮，黄灯亮。

5．按下启动按钮,工作指示灯红灯亮。

6．顺时针调节调压器输出手柄，观察电流表的示值，直到所需电流。

7．逆时针调节调压器输出手柄直至零位，黄灯亮。

8．按下停止按钮，红灯灭，试验完毕。

电气原理图

元件说明：

FU1 ,FU2 ,FU3————120A主回路保险

FU4,FU5------4A控制回路保险

KM1----------主回路接触器线圈

KM11～KM15----------KM1触点

SQ--------零位开关                SB1-----启动按钮

SB2---------停止按钮               T-------三相调压器

B--------升流器主体DDK           A相S1------A相电流转换开关

B相S2------B相电流转换开关      C相S3----C相电流转换开关   PA1-----各相大电流指示            PA2------各相小电流指示

TA1～TA3-------电流互感器

注意事项

1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。

2．为了保证安全，在使用之前，设备务必接地，调压器务必置于零位。

3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。

4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

5．为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。



运输、贮存

    ■运输

    设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。

设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

运输设备途中，仪器面板应朝上。

    ■贮存

    设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。

设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
