变压器短路阻抗测试仪技术指标

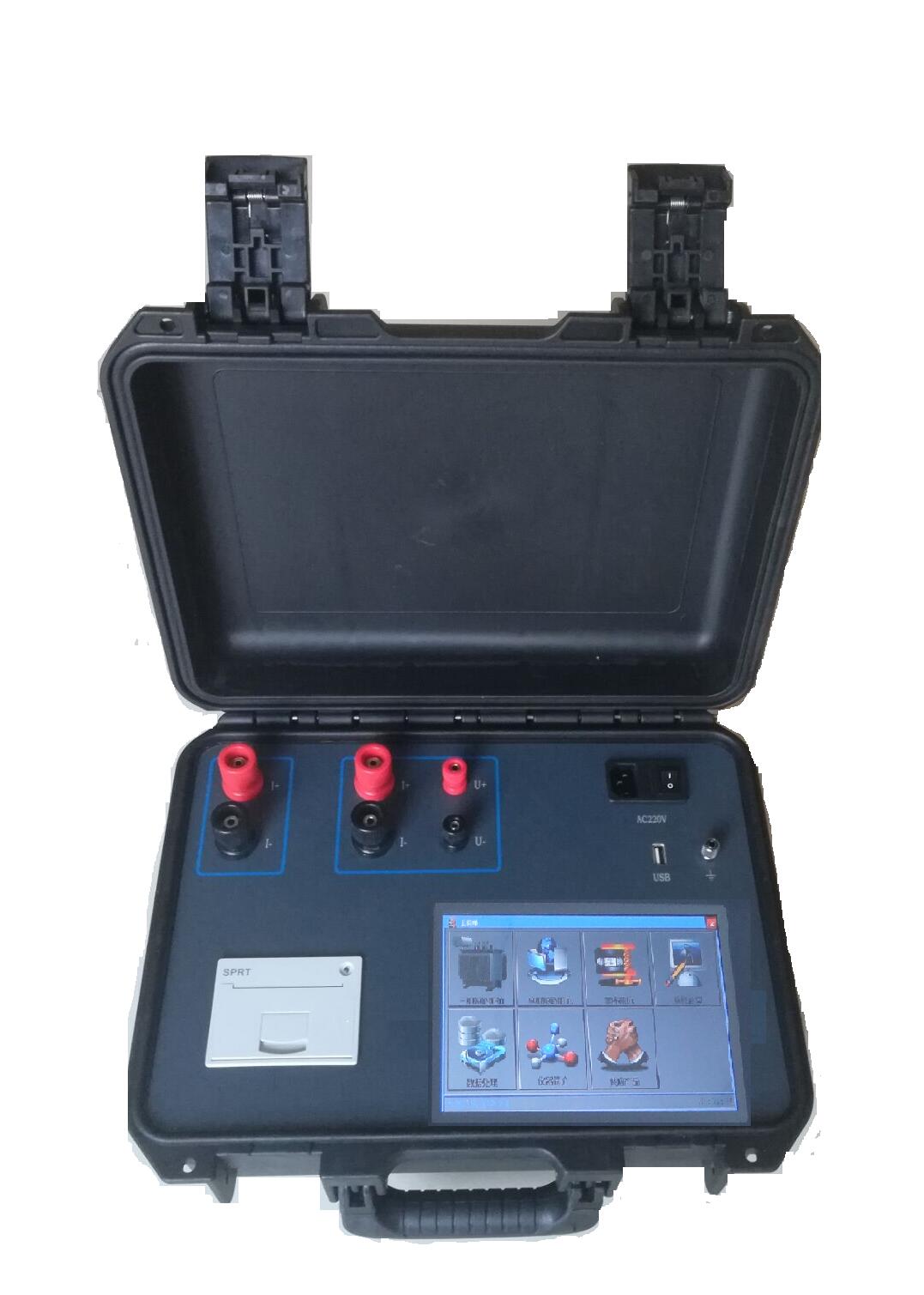

变压器短路阻抗测试仪

变压器短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法， 适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。

对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。

变压器短路阻抗测试仪，可不外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

变压器短路阻抗测试仪技术特点

1. 可测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压。
2. 可显示每次测试的电压、电流、功率、频率等参数。
3. 仅使用单相 220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（根据测试电流考虑电源容量）。
4. 接线操作简单方便，可以使用单相测试电源也可使用三相测试电源。
5. 自动频率校正，可消除频率波动造成的误差。
6. 可储存 100次测量结果，本仪器内置不掉电存储器，可长期保存测量数据。
7. 大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。
8. 不掉电日历，时钟功能。

变压器短路阻抗测试仪技术参数

1. 基本测量精度：
   电压、电流、阻抗  0.2%±3字

         功率  0.5%±3字 (cosφ>0.1),1.0%±3字(0.01

2. 电压测量范围： AC0~800V
3. 电流测量范围： AC0~80A
4. 阻抗测量范围：  1Ω~200Ω
5. 工 作 温  度：  -１０℃~４０℃
6. 环 境 湿  度：１０%~８５%
7. 体        积：350×260×160mm
8. 重        量：  7kg (不包括测试线)
