90KV超低频高压发生器核心指标

时间：2020-10-07

90KV超低频高压发生器核心指标

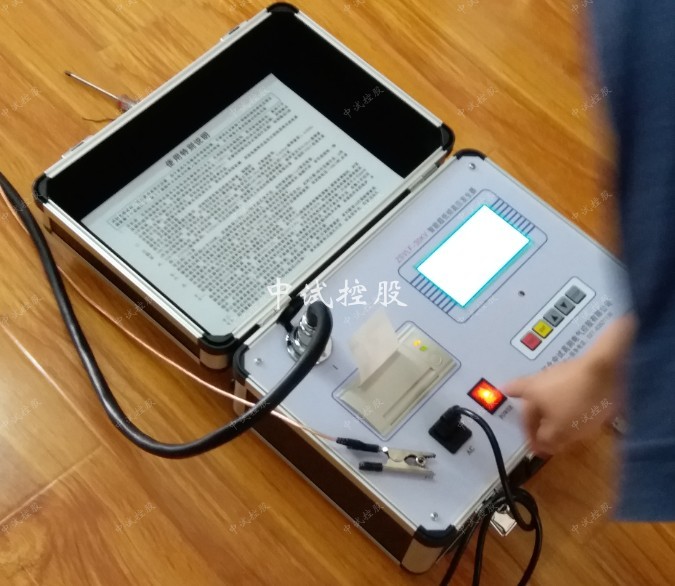

超低频高压发生器

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

超低频高压发生器技术特点

1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

6.大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告

超低频高压发生器技术参数

1 .输出额定电压：参见下表

2 .输出频率： 0.1H z、 0.05H z、 0.02H z

3 .带载能力： 0.1H z 最大 1. 1 µ F

0.05H z 最大 2 .2 µ F

0.02H z 最大 5.5 µ F

4 .测量精度：3 %

5 .电压正，负峰值误差：≤3％

6 .电压波形失真度：≤5％

7 .使用条件：户内、户外；温度： -10 ℃～ +40 ℃；湿度：≤ 85 ％ RH

8 .电源保险管：参见下表

9 .市电源：频率 50H z，电压 220V ± 5% 。若使用便携式发电机供电，发电机要求：频率 50H z，电压 220V ± 5% ，功率应大于 3 KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。

型号	额定电压	带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1 Hz, ≤ 1.1 µ F	10A	控制器： 4 ㎏升压器： 25 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
40/1.1	40kV （峰值	0.1 Hz, ≤ 1.1 µ F	10A	控制器： 4 ㎏升压器： 2 5 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
50/1.1	50kV （峰值）	0. 1 Hz , ≤ 1.1 µF	15A	控制器： 4 ㎏升压器： 35 ㎏
		0.0 5 Hz , ≤ 2.2 µF
		0.02Hz, ≤ 5.5 µ F
60 /1.1	6 0kV （峰值）	0.1 Hz, ≤ 1.1 µ F	2 0A	控制器： 4 ㎏升压器： 4 5 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
8 0/1.1	8 0kV （峰值）	0.1 Hz, ≤ 1.1 µ F	2 0A	控制器： 4 ㎏升压器： 50 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
9 0/1.1	9 0kV （峰值）	0.1 Hz, ≤ 1.1 µ F	2 0A	控制器： 4 ㎏升压器： 5 5 ㎏
		0.05Hz , ≤ 2.2µF
		0.02Hz , ≤ 5.5µF
