尊敬的顾客

感谢您使用本公司生产的产品。在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。



由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！



u 慎重保证

本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。

u 安全要求

请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害

使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语

警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

目 录

实验之前安全注意事项................................. 5

一、简介............................................. 6

二、执行标准......................................... 6

三、工作原理框图..................................... 7

四、主要技术参数特点................................. 7

五、产品功能说明.................................... 10

六、操作步骤........................................ 13

七、数显式直流高压微安表使用说明.................... 17

八、关于配套限流电阻使用参考........................ 18

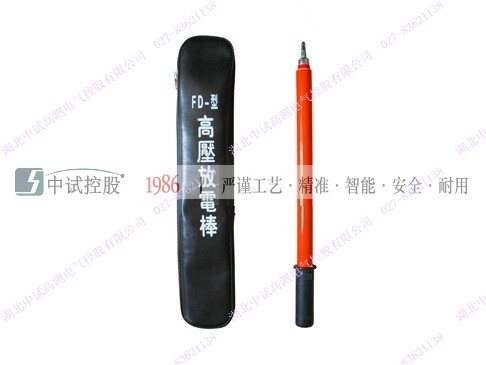

九、放电棒的使用.................................... 18

十、故障检查及处理.................................. 19

十一、附件清单...................................... 20

实验之前安全注意事项

1、使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。

2、使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入直流高压发生器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。

3、试验前检查直流高压发生器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。

4、对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。

5、如做容性负载试验时，一定要接上限流电阻。

6、直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。

7、试验完毕必须将接地线挂至高压输出端方可拆除高压引线。

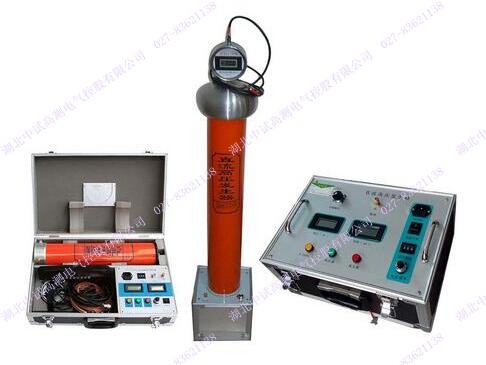

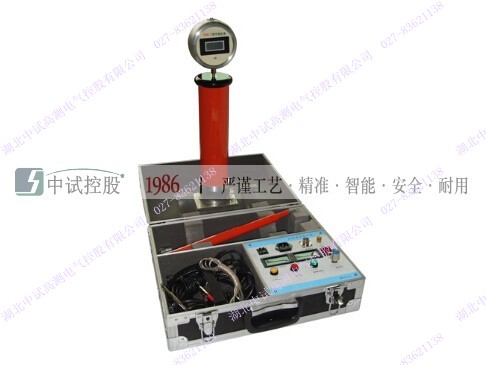

一、简介

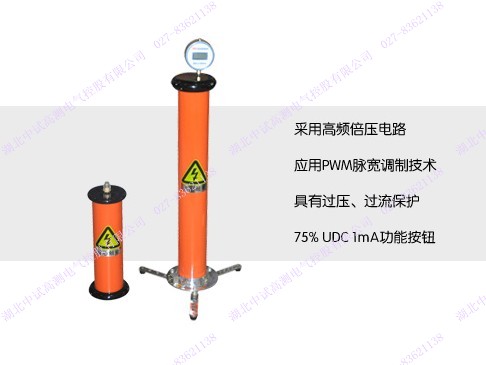

 ZSZGF系列直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

二、执行标准

序号	标准名称
1	DL/T 848.1-2004高压试验装置通用技术条件第一部分：直流高压发生器
2	DL/T 596-2005 《电力设备预防性试验规程》
3	DL/T 474.2-2006 《现场绝缘试验实施导则 第2部分:直流高电压试验》

三、工作原理框图

图1 工作原理图

四、主要技术参数特点

1．技术特点：

（1）精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

（2）电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。

（3）负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。

（4）采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。

（5）增设高精度0.75U_DC1mA功能，为做氧化锌避雷器测量带来极大的方便。

（6）过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。

（7）故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

（8）倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

（9）机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。

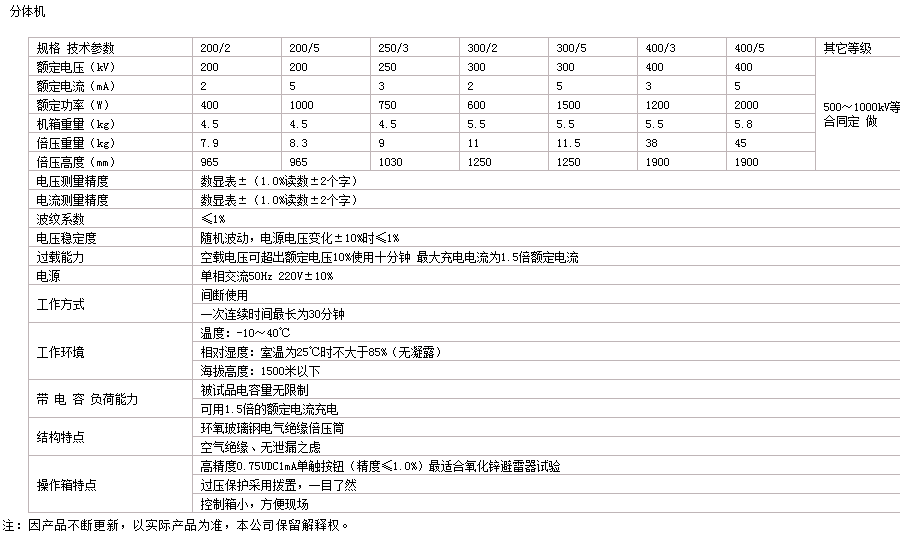

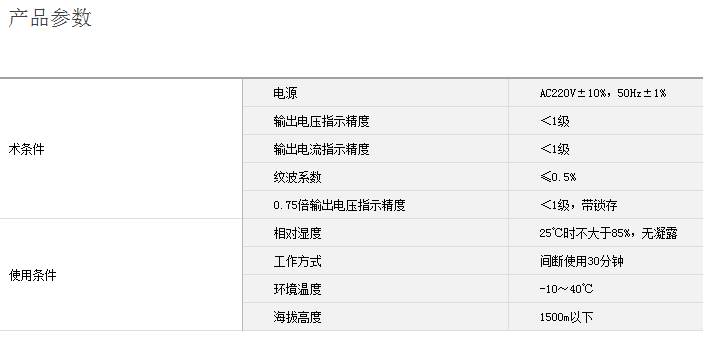

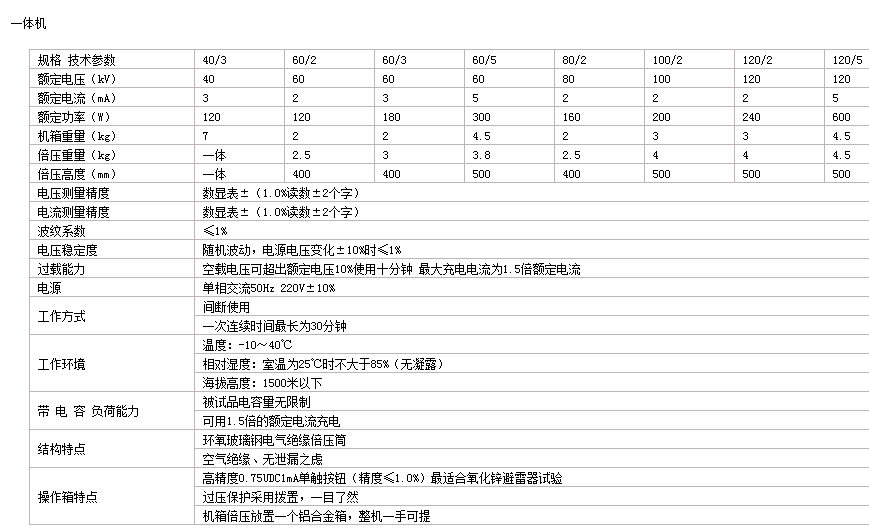

2．技术参数：

注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.

五、产品功能说明

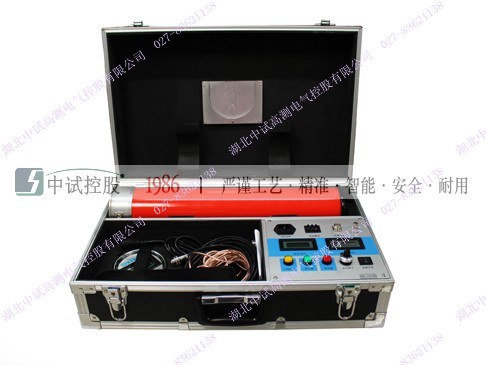

1．控制箱面板示意图

图2 面板布局图

1、五芯航插    2、接地端子        3、电源插座

4、电源开关    5、过压整定拨码    6、电压调节旋钮

7、电流表头    8、高压断带灯按钮  9、高压通带灯按钮

    10、0.75倍带灯按钮   11、电压表头

说明：

（1）中频及测量电缆快速连接插座：用于机箱与倍压筒的连接。连接时只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆插头。

（2）控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地端连接为一点后再与接地网相连。

（3）电源输入插座：将随机配备的电源线与电源输入插座相连。(交流220V±10％，插座内自带保险管。)

（4）电源开关：向前按下，电源接通，高压断红灯亮。反之为关断。

（5）过压整定拨盘：用于设定过电压保护值。拨盘所显示单位为kV，设定值为试验电压的1.1倍。

（6）电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。

（7）数显电流表：数字显示直流高压输出电流。

（8）红色带灯按钮：高压断红灯亮，表示电源已接通及高压断开。在高压通绿灯亮状态下按下高压断红色按钮，绿灯灭红灯亮，高压回路切断。

（9）绿色带灯按钮：高压接通按钮、高压指示灯。在高压断红灯亮的状态下，按下高压通绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下高压通绿色按钮，绿灯亮红灯仍亮，但松开绿色按钮绿灯灭红灯亮，表示机内保护电路已工作，此时必须关机检查过压整定拨码开关设置是否小于满量的5%及有无其它故障后再开机。

（10）黄色带灯按钮：高压通绿灯亮时有效，当按下0.75U_DC1mA黄色按钮后黄灯亮，输出高压降至原来的0.75倍，并在一分钟内保持此状态。此功能是专为氧化锌避雷器快速测量0.75U_DC1mA用。按下高压断红色按钮，红灯亮、绿灯和黄灯灭，高压切断并退出0.75倍状态。

（11）数显电压表：数字显示直流高压输出电压。

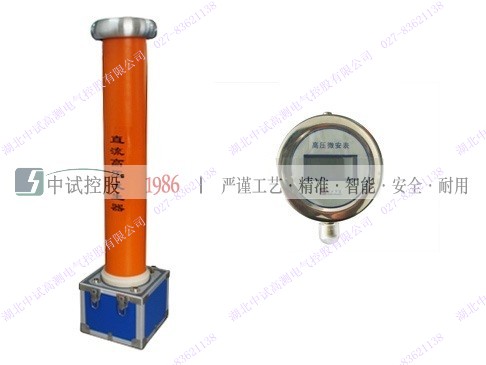

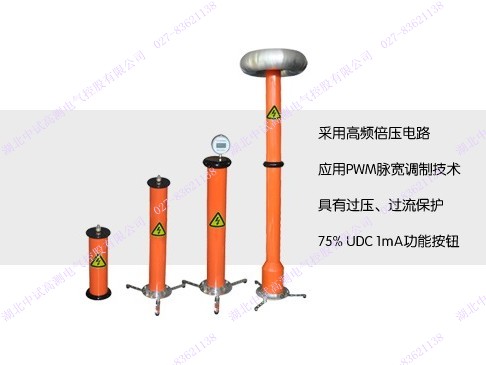

2.倍压筒示意图



图3 倍压筒示意图

1.高压引出接线柱（可连接微安表和水阻）

2.均压球

3.倍压筒体

4.接地端子

5.底座

6.中频连接端子

（3）试验回路连接图

序号	现象	原因	处理
1	电源开关接通后高压断红灯不亮且风扇不转。	电源线开路或者电源保险丝熔断。	更换电源线。 更换保险丝。
2	按高压通绿色按钮绿灯不亮。	调压电位器未回零。	电位器回零。
3	按高压通绿色按钮绿灯亮，当升压高压通绿灯灭，高压断红灯亮。	高压输出端接地，试品短路。	检查输出电缆。 检查被试品。
4	升压过程中高压通绿灯灭，高压断红灯亮。	试品放电或击穿，过压或过流保护动作。	检查被试品。 重新设置整定值。

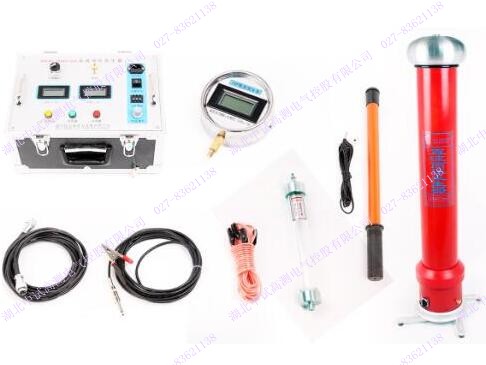

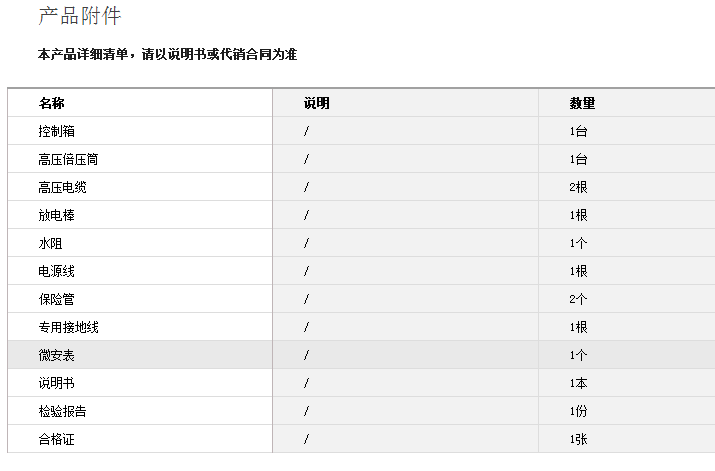

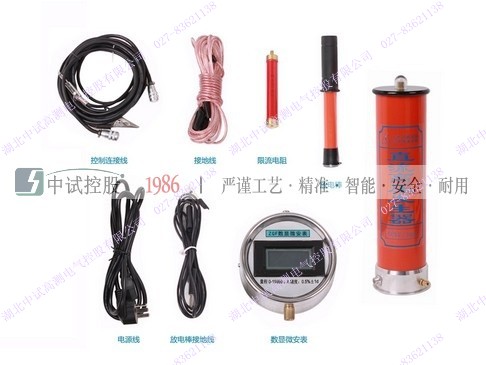

序号	名称	数量	单位
1	控制箱	1	台
2	高压倍压筒	1	节
3	连接线缆	1	根
4	高压线	1	根
5	微安表	1	块
6	放电棒	1	根
7	水阻（限流电阻）	1	根
8	专用接地线	1	组
9	电源线	1	根
10	保险管（10A）	5	只
11	说明书	1	本
12	检验报告	1	份
13	合格证	1	张
