变电站综合自动化系统检定装置核心参数
时间：2020-10-06
变电站综合自动化系统检定装置核心参数

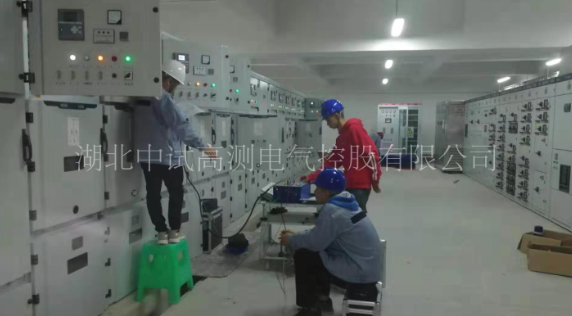

变电站综合自动化系统检定装置是我公司应用最新科研成果推出的高技术产品。该产品引用先进的设计理念，采用强大的DSP数字处理系统及高精度A/D、D/A转换器，采纳用户的使用心得，集多年电测仪器研发之大成。功能强大，表源一体，可以检验交流采样装置、交流采样远动终端（RTU）和各种电测量变送器，检验项目和检验方法符合交流采样远动终端技术条件、GB/T13850-1998交流电量转换为模拟量或数字量信号的电测量变送器、JJG（电力）01-94电测量变送器检定规程等标准的要求。
产品别名
变电站综合自动化测试仪、综合自动化测试仪、综合自动化系统测试仪、变电站综合自动化系统检定装置、变电站综合测试仪、变电站综合自动化系统测试校验装置、电力综合自动化测试仪、自动化系统测试仪、自动化系统测试仪
1、交流采样装置及交流采样远动终端（RTU）检验
按照GB/T13729-2002和DL/T630-1997的要求对RTU进行检验。
1．1交直流模拟量输入检验
可以进行的检验项目有：基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。
1．2状态量输入检验
可以进行遥信输入信号与显示终端遥信状态一致性试验，事件顺序记录正确性及分辨率试验，遥信变位响应时间测试、与主站通信正确性试验。
1．3遥控执行检验
可以测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。
1．4遥调功能检验
可以测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。
1．5数字量输入测试检验
可以进行输入数字量与显示终端显示数字一致性试验，与主站通信正确性试验。
1．6脉冲输入检验
可以进行输入脉冲数与终端脉冲计数值一致性试验，与主站通信正确性试验。
2、电量变送器检定
2．1可以检定的变送器
可以检定各种交直流变送器，包括：交流电压及交流电压组合变送器、交流电流及交流电流组合变送器、直流电压变送器、直流电流变送器、三相三线（三相四线）有功功率变送器、无功功率变送器、有功无功功率组合变送器、有功电能变送器、无功电能变送器、相位变送器、功率因数变送器、频率变送器等。
2．2可以完成的检定项目
可以按照JJG（电力）01-94的要求对变送器进行全部项目的检定，包括：基本误差测定、输出纹波含量测定、响应时间测定、各种影响量引起的改变量测定等。
3、交直流功率源
本装置可以输出交直流电压电流，装置等级0.05，可提供交直流电流标准、交直流电压标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可以任意设置。
4、数据管理
可以保存RTU试验数据和电量变送器试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数和被检变送器参数永久保存，以便检验时调出，减少录入工作量。
产品参数
1、交流输出
项 目
指 标
电
压
输出量程
基本量程： 57.7V、100V、250V、600V
自动量程：0V～600V
调节范围
0～120% UN
调节细度
0．002%UN
最大输出容量
≥20VA/相
输出准确度
0．05%
电
流
交流量程
基本量程： 1A、5A、25A
自动量程：0A～25A
调节范围
0～120%IN
调节细度
0．002%IN
最大输出容量
≥20VA/相
输出准确度
0．05%
频
率
调节范围
45HZ～65HZ
分辩率
0.001HZ
准确度
±0.001HZ
相
位
调节范围
0°～360°
分辩率
0.01°
准确度
±0.05° (额定电压、电流满量程输出时)
功率准确度
0.05%
电压电流波形失真度
≤0.2%（直流纹波含量≤1%）
电流电压总谐波畸变率
≤0.2%
谐波分量
2~31次（超过11次的，只能设置奇次谐波）0-25%
电压、电流、功率稳定度
≤0.02%/1min
装置综合误差
0.05%
工作环境温度
-20°C～40°C
相对湿度
10%～90%
供电电源
220V±10%、48 HZ -51HZ
2、直流输出
项 目
指 标
直
流
电
压
输出量程
基本量程：75mV、 25V、100V、250V
调节范围
0～120% UN
准确度
0．05%
稳定度
0．02%/1min
纹波含量
<1%
直
流
电
流
输出量程
基本量程：20µA、200µA、2mA、20mA
调节范围
0～120% IN
准确度
0．05%
稳定度
0．02%/1min
纹波含量
<1%
3、直流模拟量测量
直
流
电
压
测
量
测量量限
±5V(可扩展)
测量分辩率
0-120%
显示位数
6位
准确度
0．01%
纹波测量准确度
2%
直
流
电
流
测
量
测量量限
±20 mA(可扩展)
测量分辩率
0．001%，
显示位数
6位
准确度
0．01%
纹波测量准确度
2%
4、状态量输出
二进制码“1”表示“闭合”，“0”表示“断开”；
状态量标称电压值为24V/48V/110V/220V；
状态量输出电流：最大200mA；
状态量路数：有4个独立输出。
5、脉冲量输出
频率：0-5KHZ可调；
脉宽：0.1ms-100ms可调；
电平：0-12V或0-24V；
脉冲数：输出脉冲数可以设置。
6、远动规约
循环式（CDT）远动规约应符合DL451-91；
问答式（POLLING）远动规约应符合DL/T634-1997。
