目前，随着电力系统的迅速发展，变电站、电厂厂站综合自动化系统已大量投入使用，但综自系统检验需要配置诸多仪器，例如：标准功率源、继电保护试验仪，交流采样检定装置、GPS卫星校验仪、毫秒表等，有些指标（如站间SOE分辩分辨率）还没有合适的仪器测试，工作起来十分不便，且造成仪器资源浪费。

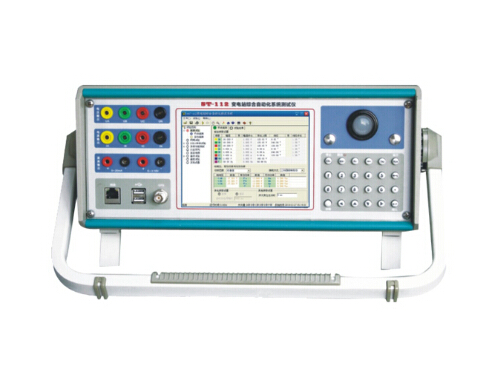

      900A变电站综合自动化系统测试仪是一款专门针对变电站、发电厂综自系统测试的仪器，可完成遥测测试(手动遥测、自动遥测、半自动遥测)、遥控测试、遥信测试、SOE分辨率测试（站内SOE分辨率测试与站间SOE分辨率测试）、系统性能测试（遥测响应时间测试 与遥信响应时间测试）、同期测试、动态源输出以及提供直流源等功能功能，采用国际流行的高速数字信号处理器（DSP）、新型模块式高保真大功率功放及先进的虚拟仪器技术（LabVIEW），集高精度、多功能、易操作、小体积于一身，完全满足综自系统检验的需求，有效填补了国内外综自系统测试领域的空白。

        变电站综合自动化测试仪、综合自动化测试仪、综合自动化系统测试仪、变电站综合自动化系统检定装置、变电站综合测试仪、变电站综合自动化系统测试校验装置、电力综合自动化测试仪、自动化系统测试仪、自动化系统测试仪

1、可以输出纯净的，失真度在0.03％（典型值）的正弦功率信号。

2、可以在基波上叠加各次谐波输出。

3、频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。

4、AB相为一个频率基准，C相是一个单独的频率基准，因此可以分相变频。

5、相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。

6、强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。

7、极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可在室外温度环境下保证输出的精度。

8、采用32位MCU+DSP处理器，功能强大灵活。

9、工频每周波高达50000点的波形捏合，内部信号输出无需滤波器进行平滑滤波，保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。

10、可通过一个RS232方便和PC相连，拓展其他功能。

11、完善的过流、过压、过热、短路、开路、过载保护。

12、硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。

13、800*600大屏幕液晶显示，中文界面，操作简单。

14、开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的出厂自动检定）。

1、交流电压输出

    调节细度：0.01%RG；

    准确度：优于±0.05%RG；

    稳定度：优于±0.01%RG/1min；

    失真度：优于0.1%（非容性负载）；

    输出功率：额定每相20VA；

    满负载调整率：小于±0.01%RG;

    满负载调整时间：小于1mS;

    输出范围：0～264V;

    档位设置：0～130V、130～264V 自动换档;

    温度漂移：±8PPM/℃;

    长期稳定性：60PPM/年.

2、交流电流输出

    调节细度：0.01%RG；

    准确度：优于±0.05%RG；

    稳定度：优于±0.01% RG /1min；

    失真度：优于0.1%（非容性负载）；

    输出功率：额定每相20VA；

    满负载调整率：小于±0.01%RG;

    满负载调整时间：小于1mS;

    输出范围：电流0～6A;

    档位设置：0～1A、1～6A自动换档;

    温度漂移：±8PPM/℃;

    长期稳定性：±60PPM/年.

3、功率输出

    准确度：优于±0.05%RG;

    稳定度：优于0.01%/1min.

4、相位

    调节范围：0～359.99度；

    分辨率：0.01度；

    准确度：±0.03度。

5、频率

    调节范围：40Hz～65Hz；

    分辨率：0.002Hz；

    准确度：±0.002Hz;

    温度漂移：±0.5PPM/℃;

    长期稳定性：±4PPM/年.

6、功率因数

    调节范围：-1～0～+1；

    分辨率：0.0001；

    准确度：0.0005。

7、直流电压输出

    输出范围：0¬250V

    准确度：0.05%。

8、开关量

    开关量输入：4路，支持有源跟无源量输入

    开关量输出：6路  支持MOS管跟继电器输出

9、工作电源

    220V (±5％) AC @50Hz。

10、谐波输出

    可以准确输出2～50次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。

2～22次谐波输出含有率

23～50次谐波输出含有率

    公式(100/((int)(Iout/2)))%用来计算最后一个档位的谐波输出含有率的最大值，电流最后一个档位的最大谐波含有率随着基波电流的增加而减小，比如最大电流档位为6A，输出6A的基波电流时可以在上面叠加（100/10）％＝10％的谐波。谐波相位为全部相对于 Ua的基波相位。

    在输出谐波时带载能力将会减小一半，为了保证可靠准确的谐波输出，请确保负载不超过额定值的二分之一。尤其是电压输出，因为电压输出经常是要作为被检装置的电源来使用的，其上的功耗会较大。

11、带容性负载能力

    标准源的电压输出经常也是仪器或各种仪表的供电来源，因此其负载可能有容性部分，比如各种滤波电容。负载的电容最大值如下表，超出表中所列可能会引起输出自激振荡而导致输出保护。

12、环境条件

    工作温度：0℃～40℃；

    相对湿度：≤85%；

    储存条件：－30℃～60℃。
