三倍频发生器操作指南
时间：2020-10-06
三倍频发生器操作指南
该三倍频发生器是为了满足GB1094.3—85、GB1207和电气设备预防性试验规程—1995中三倍频感应耐压试验和局放试验而设计。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。为了提高绕组试验电压，使变压器或互感器的铁芯又不致于过饱和导致励磁电流过大，因此要使试验频率提高，一般为100Hz—400Hz。
根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器。
产品别名
三倍频感应耐压装置、三倍频发生器、三倍频感应电压发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、三倍频电源发生器。

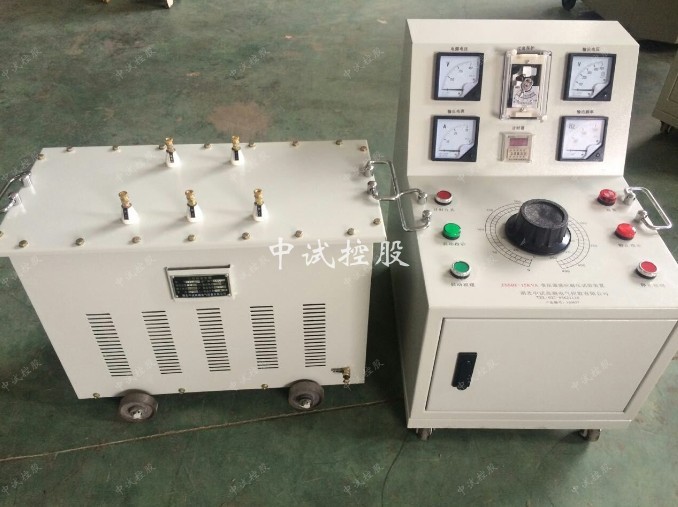

产品图解
产品特性
1、本三倍频发生器操作简单、性能可靠；
产品参数
常见规格参数表
二、技术参数
1、工作电源：三相交流380V ±10% 50Hz
2、额定容量：3KVA-30KVA（供选择）
3、输出电压：50—500V（最大750V），150Hz ；100—1000V（最大 1500V），150Hz
4、容 量：1－1000KVA
5、波 形：正弦波，失真度小于1%
6、负载特性：阻性、感性、容性均可
三、使用环境
1、环境温度：-25℃ - 55℃
2、海拔高度：不超过4000米
3、用于电压互感器、电机、变压器的交流感应耐压试验，以考核主从绝缘强度，可作短时运行的150Hz电源用。
4、输入电压：AC380V50Hz
5、输出电压：300V-500V（可根据要求0-5kV）电压>300V需外接升压设备
6、波形失真：<5%
7、输出容量：3kVA-150kVA
产品介绍
http://www.zsgcdq.com/
2、能很好的满足变压器、互感器感应耐压的需要。
3、SBF采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。
增值服务
- 三年质保,一年包换,三个月试用
