调感式发电机交流耐压谐振装置核心技术

时间：2020-10-06

调感式发电机交流耐压谐振装置核心技术

产品介绍

发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45 Hz～65Hz，但是在很多试验场合,要求对发电机进行的是50 Hz ±2 Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制定了调频调感式发电机交流耐压谐振装置。

产品别名

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备等

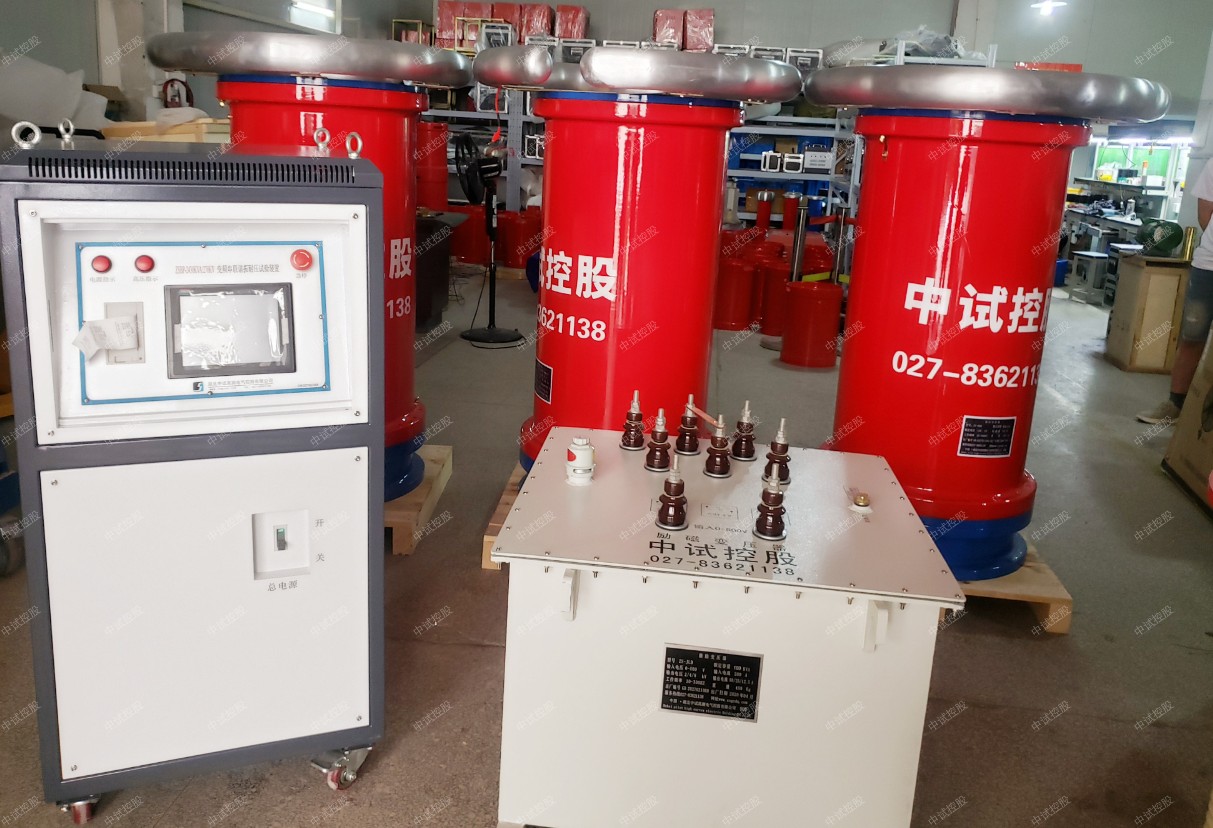

产品图解

产品特性

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下（1/ Q>10）；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全
2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率（THD）极小，优于现有所有类型的交流耐压设备
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的（1/Q）能有效防止击穿后扩大对故障点的损伤
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长（秒数）是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险

产品参数

额度输出电压	0～60kV（AC有效值）及以下
输出频率	50Hz
谐振电压波形	纯正弦波,波形畸变率≤1%
工作时间	满功率连续工作时间1min
品质因素	10～40
最大试验容量	3000kVA及其以下
工作电源	380V±15%、工频50Hz
