1000A直流断路器安秒特性测试仪核心指标

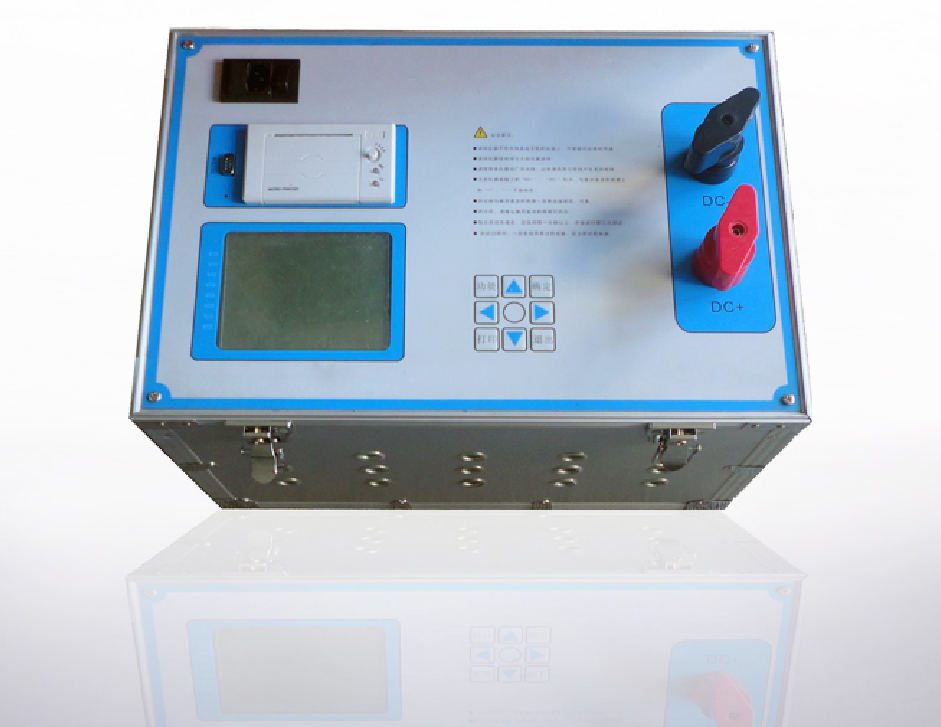

一、产品概况

根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门 提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

二、产品特性

l 仪器既可以单独使用，也可以与PC机联机使用

l 320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程

l 采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调

l 多个高精度传感器自动切换电流量程和高性能14位AD采集芯片

l 具有掉电存储功能，可以存200组试验数据

l 自动保存设置数据，掉电后开机后显示上一次的设置数据

l 任选安秒动作试验方式和通流不动作试验方式

l 联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。

l 仪器带有过热、过流、过压保护保护功能

l 仪器抗干扰能力强，电磁兼容性能强

技术参数

1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；

2. 测试电流范围：0—1000A；

3. 测试电流纹波系数：小于5%；

4. 输出电流的稳定性：≤0.5%；

5. 时间记录：0-9999S；最小时间分辨率：0.001S；

6. 环境温度：－20℃至50℃

7. 外形尺寸：830mm(长)×630mm（宽）×1010mm（高）；

8. 重量：95kg
