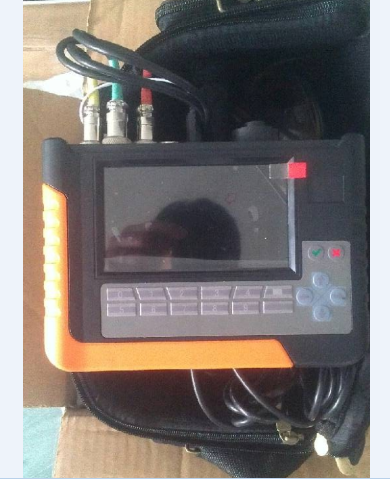

电能表现场校验仪核心指标

产品功能

32位高速数字信号处理器

采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD ,开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。

无负荷查线功能

在用户没有负荷或小电流的情况下可以正确查线。

接线仿真功能

仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线,得出相应的接线结果。此功能可作为培训查线的工具使用，提髙现场工作人员的查线技能。

5A钳误差自检

仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。

超宽电流测量范围

500倍电流范围保证计量指标；10000倍电流显示范围。最1mA启动电流。高供高计时，空载也可识别接线。

电能累积功能

可以校验没有电能脉冲输出的电能表，或做为测试节能指标。

产品特点

■ 采用4.7寸16:9工业级TFT宽彩屏，显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。

■ 同时测量电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。

   ■ 仪器内无可调电阻，所有误差全部采用软件修正。

   ■ 中文拼音输入。

■ 带5A、100A. 500A、1000A钳表，直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。

■ 实时测量A、B、C三相电压、电流的2-51次谐波，及时了解电网的供电质量。

   ■ 测量A、B、C三相电压、电流的波形。

   ■ 宽电源45\/-480V工作。

■ 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装1000个用户的数据。已经可以与多个营销系统接口，实现数据的下装和上传。
