冷镜式露点仪操作指南

时间：2020-09-28

冷镜式露点仪操作指南

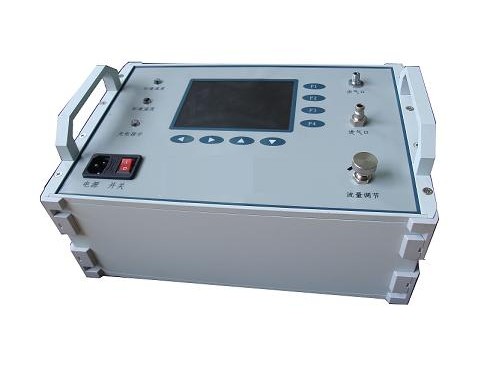

一、产品简介

冷镜式露点仪是专为电力行业设计，用于电力行业SF6设备内绝缘气体微水含量的检测。该款产品针对电力行业特点，采用了先进的SL微型冷却器作为冷源，为冷镜镜面提供稳定的冷能，让产品在高温工况下依然可以完成检测工作。

产品配置了自主研发的专用智能算法及测量软件，搭配最新的巡检测量法，使其具有较好的重复性及较高的检测精度。

人机界面采用7寸彩色触摸屏显示，全中文操作系统，使用方便快捷。产品采用专用供电系统，实现了外接电源与内置锂电池的双重供电功能。配合具有防电磁干扰功能的电路模块，产品使用更安全可靠。

二、产品主要特点

1.采用SL微型冷却器作为制冷源；

2.采用巡检自清洁式测量法；

3.采用抗电磁干扰模块设计；

三、技术参数

测量方式	自动冷镜测量
被测气体	六氟化硫
气体流量	电子流量计，自动平衡
测量范围	0℃ ~ -65℃
测量误差	≤±0.1℃
分辨率	0.1PPM
制冷速度	-20℃ ~ 50℃ 小于2分钟
制冷极限	在环境温度35度时，能制冷到-70
制冷源	斯特林制冷技术（无需辅助制冷和辅助散热）
检测方式	巡检法检测，检测时同时自动清洁镜面
测试时间	室温至检测结束：小于2分钟
进气压力	相对压力：1KPa~1MPa
操作方式	7寸全液晶触摸彩屏，图文图谱显现
操作系统	WinDows CE6.0
存储空间	大于10000条，可拓展U盘
USB扩展功能	数据具备导入导出功能，支持键盘鼠标，支持上位机及远程控制实现反控
打印功能	自带微型打印机
电源	AC220V±10%，50Hz 内置锂电池 8000mAH 具备过充过放保护（可连续工作14小时）
尺寸	340mm×230mm×200mm
重量	≤10 kg
