水内冷发电机直流泄漏电流耐压装置核心技术

时间：2020-09-28

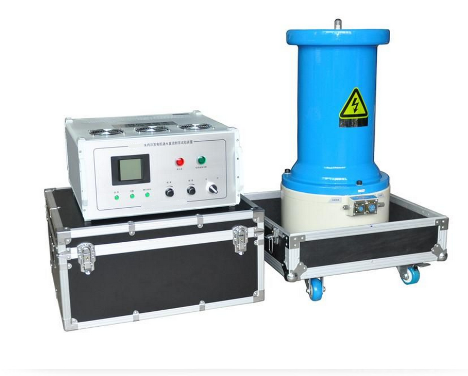

水内冷发电机直流泄漏电流耐压装置核心技术

产品简介

对于发电机，进行直流试验能灵敏有效的发现定子绕组端部缺陷和间隙性缺陷，它以成为发电机绕组绝缘试验中普遍采用的方法。由于大型水内冷发电机汇水管传导电流很大，且根据水质不同，一般在试验电压下电流达20～150mA不等，如果没有足够容量的直流高压发生器，将无法升压。水内冷发电机直流泄漏电流耐压装置是专用于发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流。

产品特性

1、采用中频倍压回路，率先应用最新的PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地措施，使仪器实现了高品质、便携式，并能承受额定电压放电而不损坏。

2、采用电压大反馈，使电压稳定度大大提高。同时提高了逆变频率，降低了仪器和倍压筒的体积和重量。更便于携带。

3、数据显示采用用LCD 320×240点阵的大屏幕。

4、自带计时器。

5、采用美国、日本等高质量元器件和德国制造的国际型机箱，抗干扰能力强，美观实用。

6、倍压筒采用德国技术研制，中频变压器经有关专家特殊设计，体积小容量大。

7、采用特殊设计，大大增加了仪器的输出电流和功率，以适应大容量负载的要求。

产品参数

规范kV/mA 技术参数	60/200	60/300	80/200	80/300	90/200	90/300
输出电压kV	60	60	80	80	90	90
输出电流mA	200	300	200	300	200	300
输出功率W	12000	18000	16000	24000	18000	27000
电压测量误差	≤1.0% ±2个字
电流测量误差	≤1.0% ±2个字
过压整定误差	≤1.0%
纹波系数	≤3.0%
电压稳定度	≤1.0%
电源电压	AC380V（三相四线）
机箱重量	25.0 kg		25.0 kg
倍压重量	60.0 kg		70.0 kg
