一、产品概述

对电容式电压互感器（以下简称CVT）进行误差校验时大多采用串联或者并联谐振升压的方法，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。中试控股(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电容式电压互感器误差的测量。可以覆盖35kV/100V、35kV/√3/100V/√3、110kV/100V、110kV/√3/100V/√3、220kV/100V以及220kV/√3/100V /√3、500kV/100V以及500kV/√3/100V /√3变比的电力电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采有了一些新的技术。包括异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。

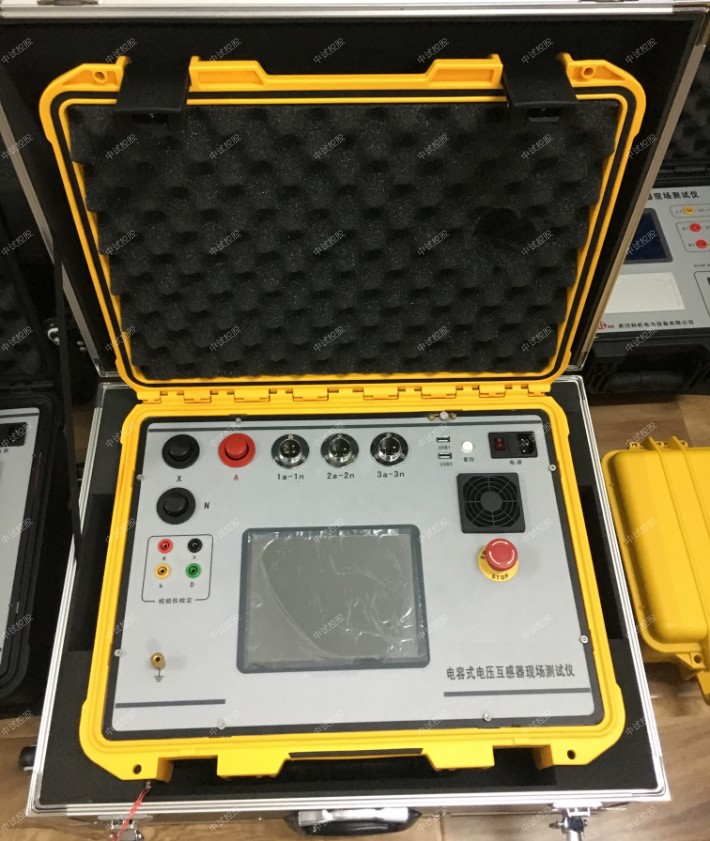

ZSCR-9500电容式电压互感器低校高现场测试仪根据CVT等效电路，中试控股采用异频测量、低压外推、仿真负荷等测量技术；该仪器吸收了计算机、高精度信号传感器、数字信号处理、高稳定变频电源等技术，在较低的电压下测量CVT误差，测量误差完全满足国家规程规定的精度要求。

二、产品特点

（一）功能特点

1、无需升压源、标准互感器、负荷箱，即可实现现场测试CVT的比差、角差，测试结果完全满足国家互感器检定规程。

2、具有极性、变比、接线检查功能。

3. 可以对温度和湿度进行测量，使用户随时了解现场的工作环境。

4. 单台测试仪即可完成对CVT误差的测量。

5. 具有测试速度快、处理信息量多和存储容量大的特点。

6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。

7. 测试过程最大电压不超过3kV，并采取各种保护措施，确保人身安全及设备安全、可靠。

8. 测试过程操作简单。

三、技术参数

1. 环境条件：

温度：（5~40）°C相对湿度：<80%（25°C）

海拨高度：<2500m电源频率：50±0.5Hz

2. 被测电压互感器类型：电容式电压互感器

3． 误差测量准确度：0.05%

4． 分压比测量准确度：0.5%

5. 内部标准电压互感器部分：

a、变比范围：

35kV/100V、35kV/√3/100V/√3

66kV/100V、66kV/√3/100V/√3

110kV/100V、110kV /√3/100V/√3

220kV/100V、220kV/√3/100V /√3

500kV/100V、500kV/√3/100V /√3

b、准确度等级：0.02%

6．外形尺寸（mm）：460´360´210

7．重量（Kg）:14.0
