可调电感型谐振试验系统可以满足耐压要求，但由于重量大，可移动性差，主要用于试验室。而变频谐振试验方法不但能满足高压交联电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验。该方法采用固定电抗器作为谐振电抗器，以调频的方式实现谐振，频率的调节范围为30-300Hz，符合CICRE WG21.09《高压挤包绝缘电缆竣工试验建议导则》中推荐使用工频及近似工频（30～300Hz）的交流电压。这种交流电压可以重现与运行工况下相同的场强，并已被证明是最有效的方法。

1.串联谐振

串联谐振耐压试验是利用电抗器的电感与被试品电容实现串联谐振，这已经成为当前高电压试验的新的方向和潮流，在国内外得到了广泛应用。

串联谐振有调感式和调频式两种：调感式采用可调节铁芯气隙的电抗器，通过调节电感量，使回路处于工频谐振状态。其缺点是噪音大、机械结构复杂，设备笨重，搬运困难。

调频式采用固定电感电抗器，通过调节激励电源的频率使其与试验回路的固有频率相同，串联回路达到谐振状态，从而在被试品上产生高电压或大电流，实现对被试品耐压试验的目的。其特点是试验设备体积小、重量轻，品质因数高，使用方便。

图1为串联谐振的等值电路图

编辑

L为电感，C为电容（包括被试电容、电容分压器、高压试验回路电容）

由图1可得 UC=IsXC=UsXC/

当串联谐振时，XL=XC 即：1/2πfC=2πfL UC=UsXC/R=UsXL/R

谐振频率f=1/2π

谐振回路电流，即试品电流为：Is=Us/ =Us/R

谐振回路的品质因数为Q： Q= /R=ωL/R=1/ωCR

则UC=QUs，即被试品上的电压为励磁电压的Q倍。

输入功率P=UsIscosδ,谐振时，负荷为纯电阻性的，即cosδ=1,故P=UsIs，而加在被试品上的容量PS是施加的电压UC和电流I的乘积：PS=UCIs=QUsIs=QP。

也就是在被试品得到的容量为试验电源容量的Q倍。换言之，小容量的试验变压器可以对大容量的试品进行耐压试验。

实际试验回路中的Q值一般可以达到20-70，激励电压仅为试验品谐振电压的1/Q，激励功率亦为谐振功率的1/Q。

采用串联谐振的方法做电缆交流耐压试验，可大幅度的减小试验电源容量，如做2公里长的110kV电缆交流耐压试验，至少需要1500kVA以上容量的试验变压器和调压器，而采用变频串联谐振的方法，仅需要30kVA试验电源。

2.并联谐振

图2为并联谐振的等值电路

编辑

L为电感，C为电容（包括被试电容、电容分压器、高压试验回路电容）

一般情况下，试验变压器容量不足（满足试验电压，达不到试验电流），可以采用并联谐振加以补偿。如图（2）所示，并联回路的两个支路感抗XL和容抗XC，当XL=XC，回路产生谐振。此时，IL和IC都很大，但是总回路的电流I≈0，XC上的电压等于电源电压。

3.串、并联谐振

当试验变压器的额定电压、额定电流均不能满足试验要求时，可同时运用串并联谐振。

4.交联电缆变频串联谐振耐压试验过程

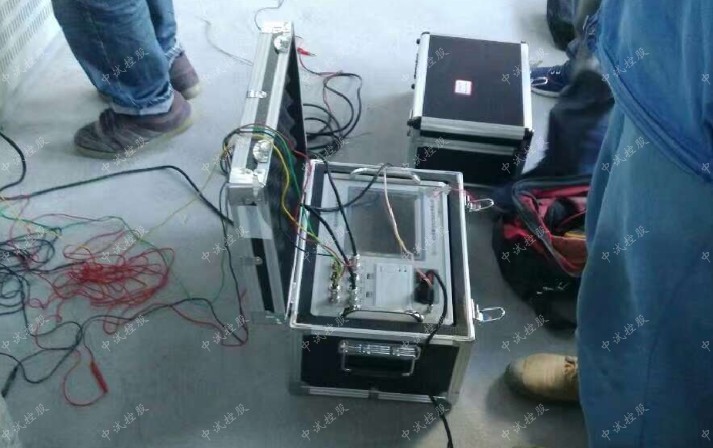

试验装置由调频电源、激励变压器、谐振电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振回路，分压器并联在被试电缆上，用于测量被试电缆的谐振电压值，并作为过电压保护信号。调频调压的功率经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

图3为试验过程原理图：

编辑

试验工作过程是：首先调节调频调压电源输出频率，根据谐振时被试电缆上的电压找到谐振点，再增加调频调压电源输出电压，使被试电缆上的电压达到规定值。在此电压值下，保持规定的时间后，降低电压到零，完成变频谐振耐压试验全过程。
