数字式电力电缆故障定位仪核心技术

一、产品概述

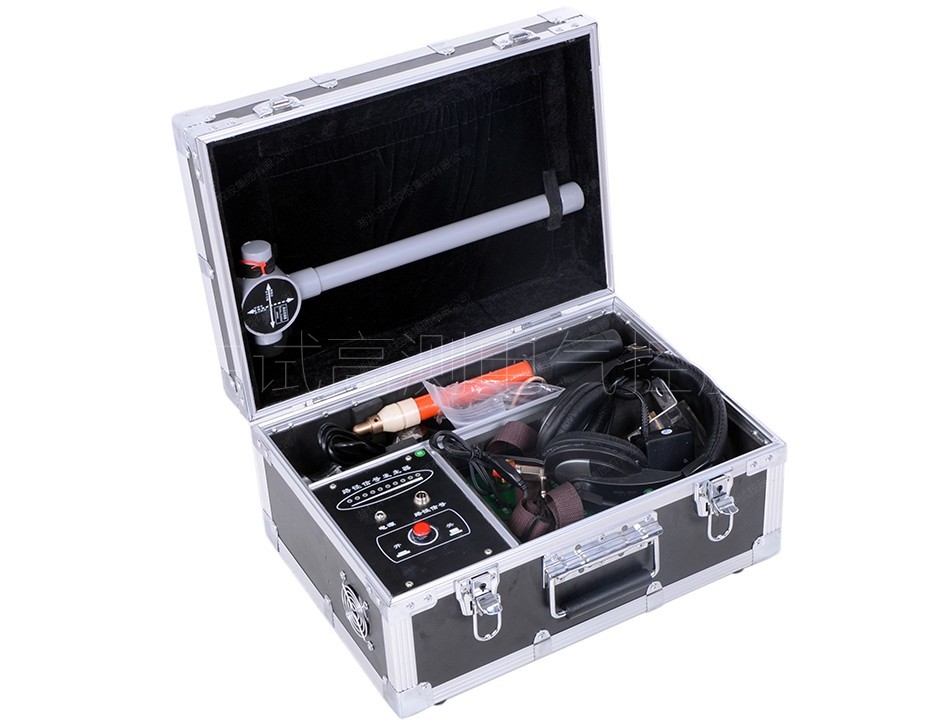

       数字式电力电缆故障定点仪是本公司根据最新研究成果而开发的具有高抗干扰性、高灵敏度的电缆故障精确定点测试仪器。本仪器配合高压信号发生器、测距主机、电缆路径仪使用，提供先进的声磁波形显示的声磁同步法，对故障点进行精确定点。广泛适用于35kV以下的中低压电缆。是电缆测试仪器中最新的更新换代产品。

二、功能特点
1. 声磁同步接收，抗干扰能力强。
2. 声磁信号波形显示，信号和噪声易于区分。
3. 光标测量声磁延时，精确判断故障点的远近。
4. 可根据磁场波形的初始极性，在定点的同时进行路径探测。
5. 高性能抗噪耳机监听。
6. 大屏幕液晶显示，界面友好、简单易用。
7. 内置大容量锂离子电池供电，配快速充电器。
8. 电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9. 高防护等级，小巧便携。

技术指标
1. 声磁同步定点功能：
(1) 声音信号通频带：中心频率400Hz，带宽200Hz
(2) 信号增益：80dB
(3) 定点精度：0.1m
2. 电源：
(1) 电池：内置锂离子电池组，标称电压7.4V，容量3000mAH
(2) 功耗：300mA，可连续使用时间>9小时
(3) 充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A
(4) 充电时间：<4小时
3. 显示方式： 320×240点阵大屏幕液晶
4. 体积：270mm×150mm×210mm
5. 质量：1.5kg
6. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m
