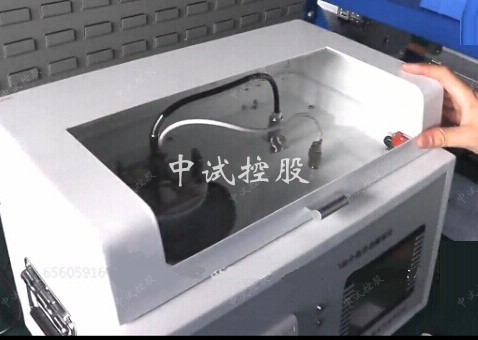

80/100kV绝缘油介电强度测试仪操作指南

一、产品概况

      绝缘油广泛应用于变压器、油断路器、充油电缆、电力电容器和油套管等高压电气设备中。在运行中，绝缘油由于受到氧气、高温度、高湿度、阳光、强电场和杂质的 作用，性能会逐渐变坏，致使它不能充分发挥绝缘作用，为此必须定期地对绝缘油进行有关试验，以鉴定其性能是否变坏。绝缘油的质量与击穿电压有密切的关系。中试电力依照国际电工委员会标准IEC156《绝缘油介电强度测试法》和国标GB507-86的要求，充分考虑国内外用户需求的基础上设计出80kV型微电脑全自动绝缘油介电强度测试仪。

二、产品别称

      绝缘油测试仪、油耐压测试仪、绝缘油耐压测试仪、油介电强度测试仪、绝缘油介电强度自动测试仪、绝缘油耐压自动测试仪、全自动绝缘油耐压测试仪、微电脑全自动绝缘油测试仪、自动试油机、全自动试油器、便携式油耐压试验装置、电强度测试仪

三、产品特性

     本机采用中央处理器、大规模集成电路等先进技术组成自动化测试设备，操作过程全自动化，并能通过面板配置的微型打印机打印试油试验数据，该设备与普通仪表及同类型仪器相比具有试验稳定性好，精度高，并具有良好的操作性，该设备在试油操作中有多种试验运行方式,主要特点有：

l 全自动试验方式：连续6次试验，自动求平均值，通过面板打印机来打印出6次试验数据及平均数。

l 单次自动试验方式：自动完成1次试验，并打印出单次试验数据。

l 本机采用交流可逆电机按3千伏／秒的匀速带动调压器经升压变压器升压，当油样被击穿时，保护系统自动切断升压供电回路，同时保护电路给系统提供一个中断信号，系统响应后执行试油击穿程序，其内部主要操作内容：

l 四位数码管以连续8次闪烁显示，提示被试油品击穿；

l 记录试验数据；

l 程控自动执行回零操作。回零后，根据试验次数识别是否再进行下一个试验操作周期或自动退出试验状态

产品参数
