氧化锌避雷器带电测试仪工作原理采用如图1所示的投影法计算基波及各次谐波的阻性电流。

图中：U1 基波参考电压

Ix1p 基波全电流峰值

Ir1p 基波阻性电流峰值

编辑

图1 投影法

Ic1p 基波容性电流峰值

Φ 基波全电流超前基波参考电压的角度

计算公式：Ir1p=Ix1p•CosΦ

Ic1p=Ix1p•SinΦ

氧化锌避雷器全电流既含有氧化锌避雷器非线性产生的高次谐波，也含有母线电压谐波产生的高次谐波。与Irp相比Ir1p更加稳定真实;因此建议用Ir1p作为阻性电流指标，Φ和Ir1p均能直观衡量氧化锌避雷器的性能。

氧化锌避雷器带电测试仪相间干扰及自动补偿原理

在现场三相同时测试一字排列的氧化锌避雷器时，如图所示，由于杂散电容的存在，A、C相电流相位都要向B相偏移，一般偏移角度为2°～4°左右;这将使A相φ减小，阻性电流增大，C相φ增大，阻性电流减小甚至为负，这种现象称相间干扰。

解决这一问题的方法是采用自动补偿算法，即仪器内置的“自动边补”功能。假设Ia、Ic无干扰时相位相差为120°，假设B相对A、C相干扰是相同的;测量出Ic超前Ia的角度Φca，A相补偿Φ0a=(Φca-120°)/2，C相补偿Φ0c=-(Φca -120°)/2。这种方法实际上对A、C相阻性电流进行了平均，极有可能掩盖存在的问题。因此建议考核没有进行自动补偿的原始数据(即补偿角度为0°)，并考核其变化趋势。

氧化锌避雷器带电测试仪工作方法说明

无线测试方式，电压采集器应尽量放置在相对较高的位置(例如：PT端子箱上面)，这样可以增加无线发射、接收距离;当无线信号较弱时，可适当调整天线方向，以增强无线信号强度;特殊情况下可使用带延长线的吸盘天线来改善无线信号质量。

编辑

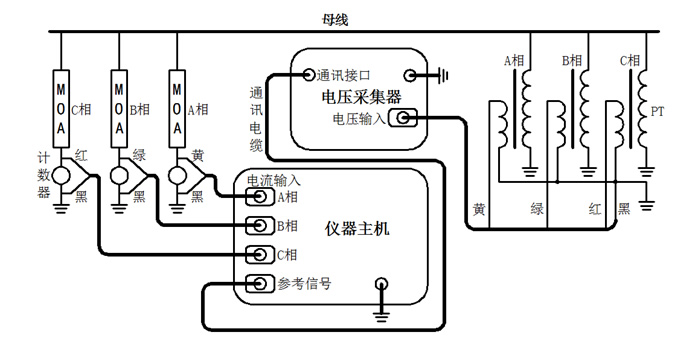

图　有线测试方式接线示意图(三相同时测量)

有线测试方式接线说明有线测试方式需要使用通讯电缆将仪器主机和电压采集器连接起来，通过有线方式进行数据传输和同步，接线示意图见图18所示。

接线时，电流和电压相序一定要按照正确相序连接。仪器主机设置为有线测试方式，电压采集器设置为有线发送方式。

无线测试方式接线说明:无线测试方式仪器主机和电压采集器通过无线通讯进行数据传输和同步，接线示意图见图所示。
